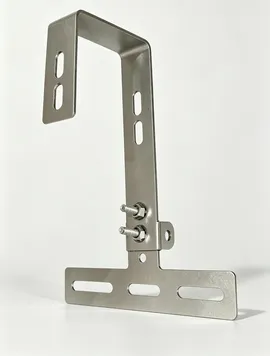

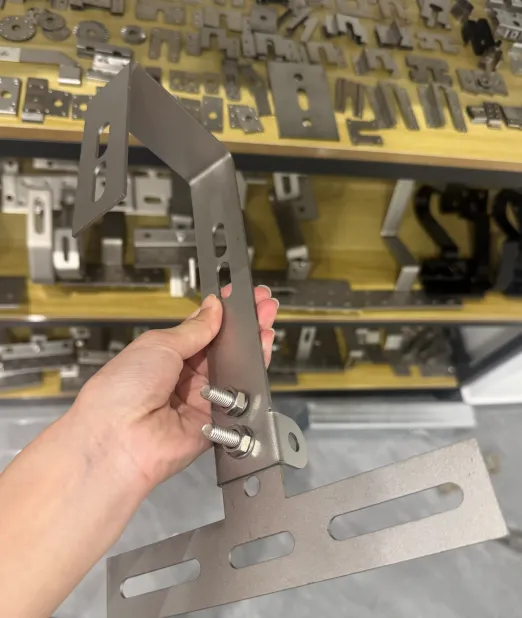

Регульований Т-подібний гак для сонячної черепиці з двома болтами

матеріал

Цей тип регульованого Т-подібного гака для сонячної черепиці з двома болтами від постачальникаXiamen Honor Energyсуворо приймає: нержавіюча сталь SUS304;

Також доступний алюмінієвий сплав із порошковим покриттям (сіра версія з порошковим покриттям, показана на малюнку).

Конструктивні особливості

· Подвійні фіксуючі болти: закріпіть вертикальний кронштейн і забезпечте широкий діапазон регулювання кута, ідеально підходячи до плитки неправильної форми з великою різницею висоти, наприклад іспанської плитки, S-подібної плитки та глазурованої плитки.

· Прорізні отвори на вертикальному кронштейні: дозволяють регулювати висоту по вертикалі.

· Т-подібна основа з подовженими прорізами: підтримує горизонтальне тонке налаштування для міцного кріплення до крокв даху.

· Зігнута верхня наконечник: для з’єднання з монтажними рейками для сонячних батарей.

Відмінність від звичайного гачка для плитки T-типу

Цей регульований Т-подібний крюк для сонячної черепиці з подвійним болтом має зігнуту під кутом верхню частину, що забезпечує набагато більший хід регулювання кута. Він спеціально розроблений для дахів з глибоко вигнутою черепицею.

Перевага

·  3-позиційне регулювання (висота, горизонтальне положення та широкий діапазон кутів) вміщує нерівну, глибоко вигнуту черепицю, як-от іспанська черепиця, S-подібна плитка та глазурована плитка

· Подвійні фіксуючі болти забезпечують стабільну кутову фіксацію для жорстких дахів з нерівним нахилом

· Виготовлений із міцної нержавіючої сталі SUS304 (опціонально алюміній з порошковим покриттям), товщиною 3-4 мм для високого навантаження та стійкості до вітру

· Подовжені щілинні отвори значно зменшують труднощі встановлення на місці

· 10-річна гарантія з 25-річним терміном служби, добре перевірена для сонячних проектів Південно-Східної Азії

Як встановити регульований T-подібний гак для сонячної черепиці з двома болтами

1. Розташуйте точку встановлення на кроквах даху та підніміть черепицю.

2. Закріпіть Т-подібну основу на кроквах. Подовжені щілини забезпечують точне регулювання по горизонталі.

3. Послабте болти на вертикальному кронштейні та посуньте гак вгору та вниз, щоб установити потрібну висоту.

4. Відрегулюйте кут верхнього зігнутого виступу, послабивши подвійні стопорні болти. Надійно затягніть обидва болти, коли досягнете правильного кута.

5. Прикріпіть сонячні рейки до верхнього гака за допомогою болтів. Ще раз перевірте рівень.

6. Відновіть плитки та виконайте водонепроникну обробку в точці проникнення.

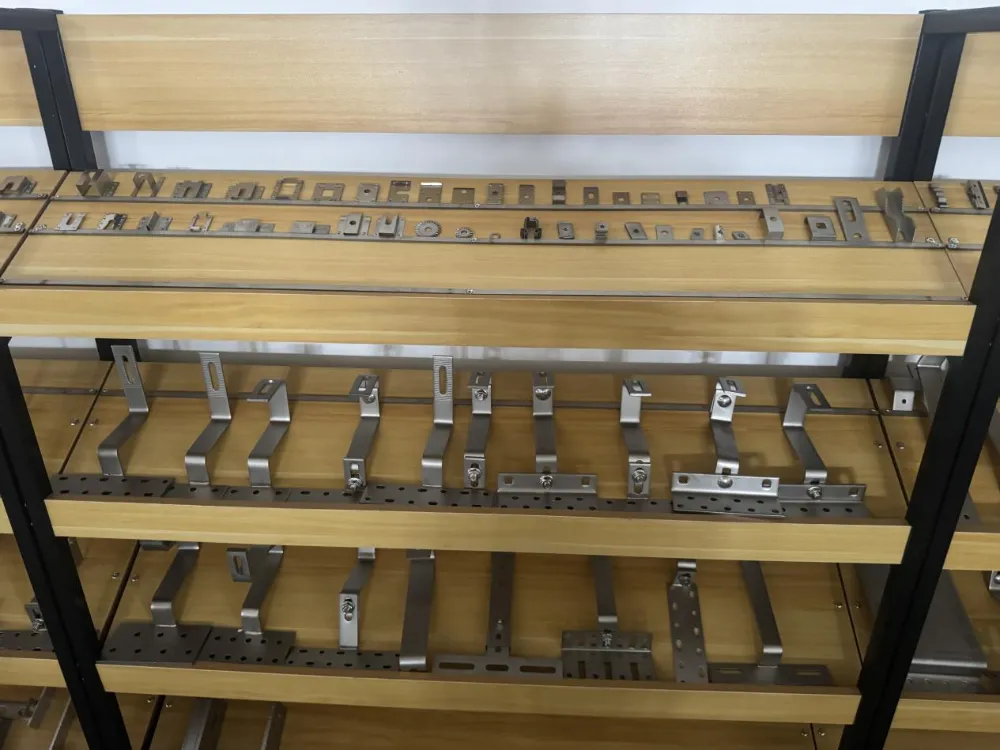

Серія регульованих гаків для даху з сонячної черепиці

Ми пропонуємо широкий вибір регульованих монтажних кронштейнів. Не соромтеся звертатися до нас із будь-якими запитами.
