Просте в експлуатації ручне кріплення з вуглецевої сталі з регулюванням нахилу на землю

Просте в експлуатації ручне кріплення з вуглецевої сталі з регульованим кутом нахилу, виготовлене компанією Xiamen Honor Energy, виготовлене в основному з вуглецевої сталі, яка за своєю суттю має чудову міцність і несучу здатність, що дозволяє їй стабільно підтримувати встановлене на ній обладнання, наприклад фотоелектричні модулі в типових сценаріях застосування.

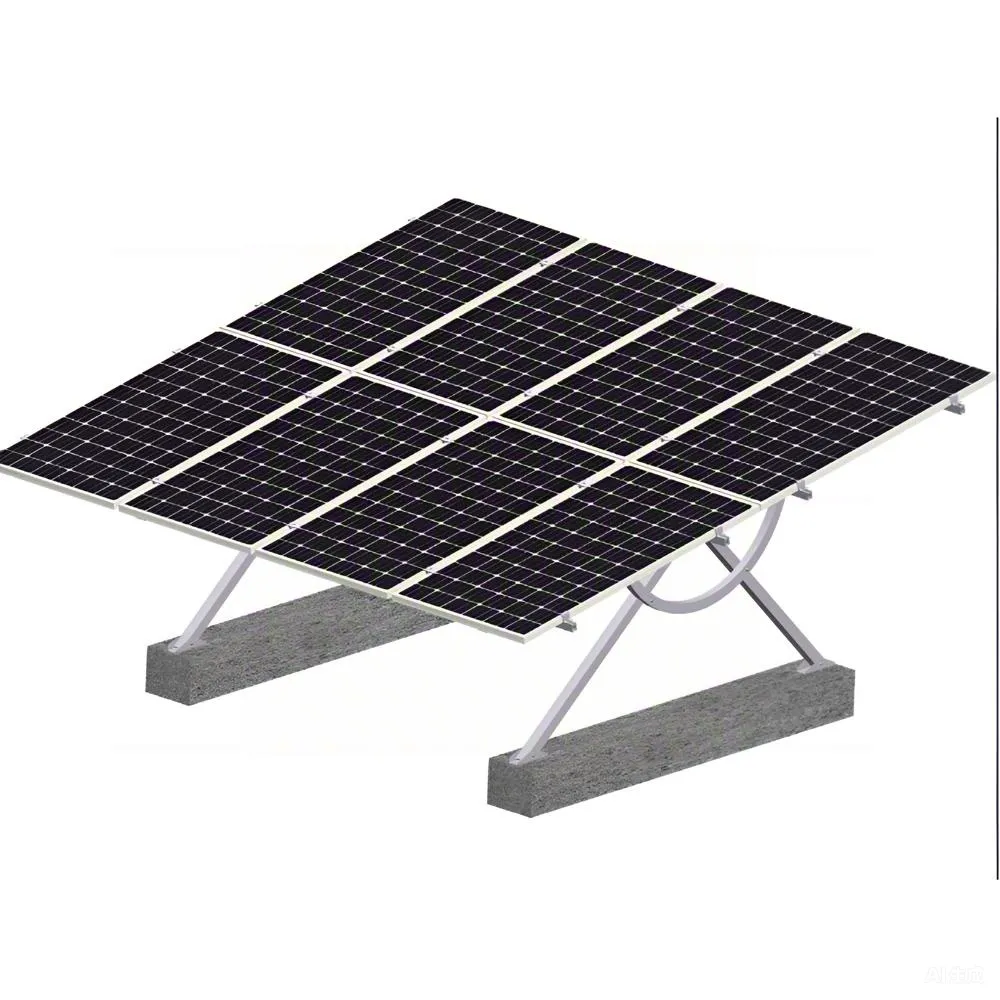

Наземна опора з вуглецевої сталі з регульованим кутом нахилу — це опорна конструкція, виготовлена ​​в основному з вуглецевої сталі, головною особливістю якої є її здатність гнучко регулювати кут встановлення.

Специфікація

Відповідні середовища застосування

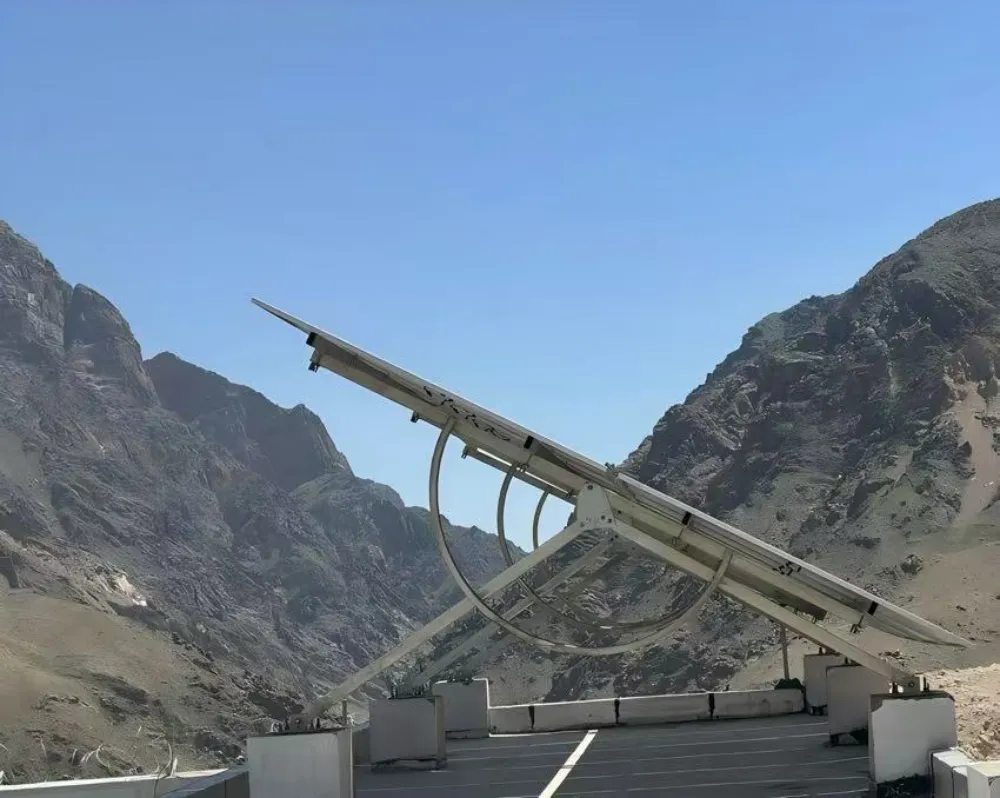

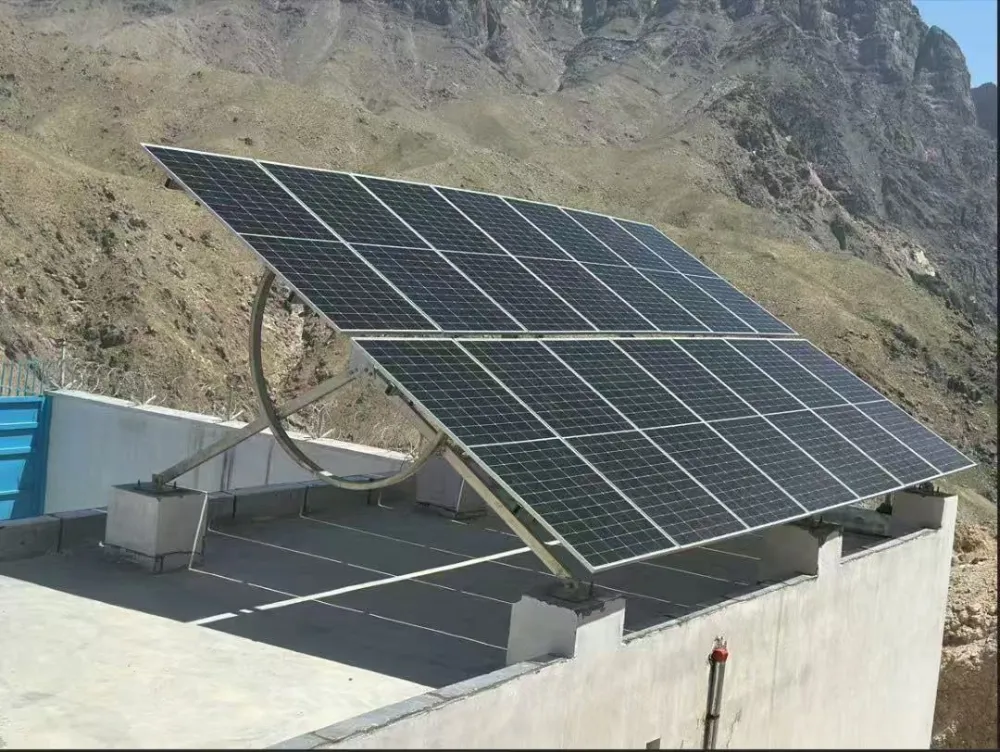

1. Бетонні плоскі дахи для комерційних і промислових будівель

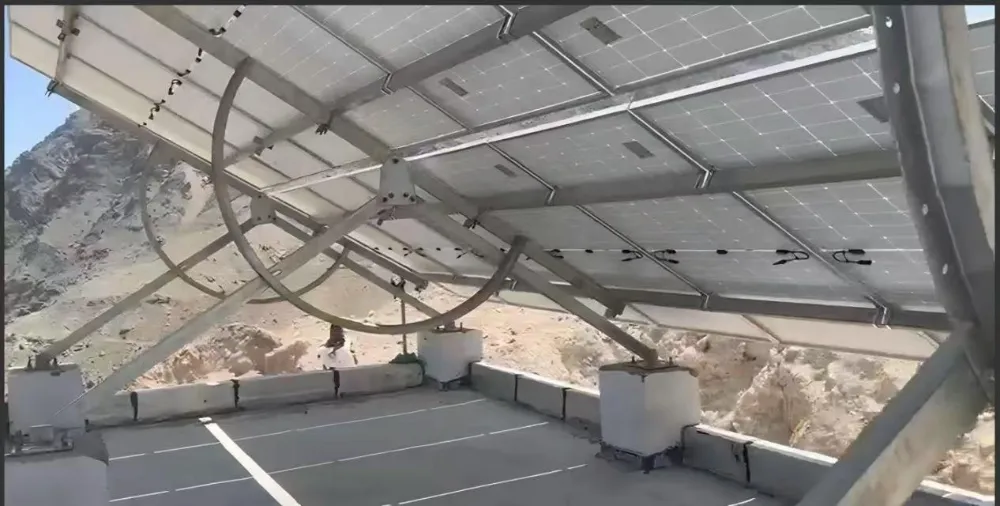

Свердління покрівлі та пошкодження гідроізоляційного шару не допускаються; хімічні анкери не можуть бути використані. Система спирається на бетонні противаги для утримання вантажу, а кут нахилу модуля можна регулювати вручну на місці за допомогою дугоподібних затискачів.

2. Необхідність точного налаштування нахилу на місці відповідно до місцевої широти

Наземні кріплення з вуглецевої сталі з регульованим кутом можна багаторазово регулювати вручну на місці.

Пізніше болти можна послабити, щоб скинути кут нахилу для кращого вироблення електроенергії.

Ідеально підходить для комерційних, промислових і розподілених фотоелектричних проектів.

Не підходить для наземних електростанцій загального користування в масштабі ГВт через велике навантаження ручного налаштування.

3. Місця, де існуючі споруди не повинні бути пошкоджені

Дахи або вимощена земля, де власник забороняє буріння, яке може пошкодити водонепроникні шари або покриття.

Перевага

Кут кріплення з вуглецевої сталі з регульованим кутом можна налаштувати відповідно до того, як потрапляє світло. Це вуглецева сталь із цинковим шаром, тому вона добре тримається, не іржавіє та чудово працює на вулиці. Крім того, налаштувати його легко — це економить ваш час і працю.

Що ми можемо розробити індивідуальні регульовані опори нахилу відповідно до розміру ділянки, кількості сонячних панелей і місцевих кліматичних умов, наданих клієнтами, і проаналізувати ефективність використання сонячної енергії для клієнтів.

Наша конструкція також враховує силу, необхідну для ручного регулювання, гарантуючи, що користувачі можуть легко регулювати нахил без додаткових зусиль.

Установка

1. По-перше, позначте, де повинні розташовуватися дужки, щоб визначити їх точні місця.

2. Закріпіть основу, використовуючи розпірні болти, щоб зафіксувати її на землі.

3. З’єднайте основний кронштейн — з’єднайте вертикальні стовпи та поперечні скоби.

4. Натисніть на регулятор кута та встановіть його на потрібний нахил. 5. Міцно закрутіть усі деталі та переконайтеся, що нічого не хитається.

Атестація

Ми маємо сертифікати TUV, CE та JIS. Повний контроль якості процесу охоплює сировину до готової продукції. Наша команда технічних спеціалістів і відділ продажів надає комплексну підтримку клієнтам PV у всьому світі.

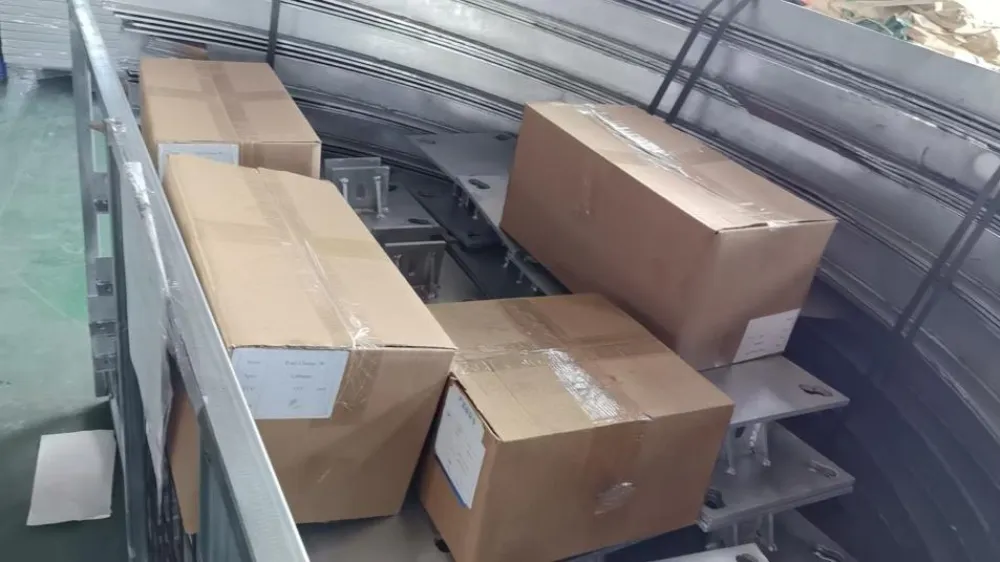

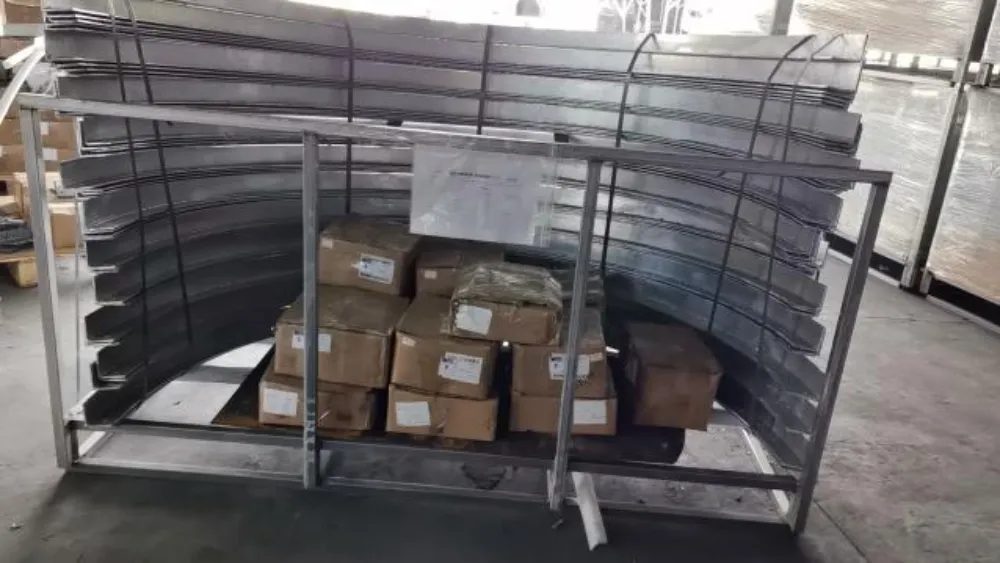

Упаковка

Вся наша продукція поставляється на сталевих або дерев'яних піддонах, які захищають монтажні конструкції від деформації для зручності транспортування. Дрібні компоненти упаковані в картонні коробки.

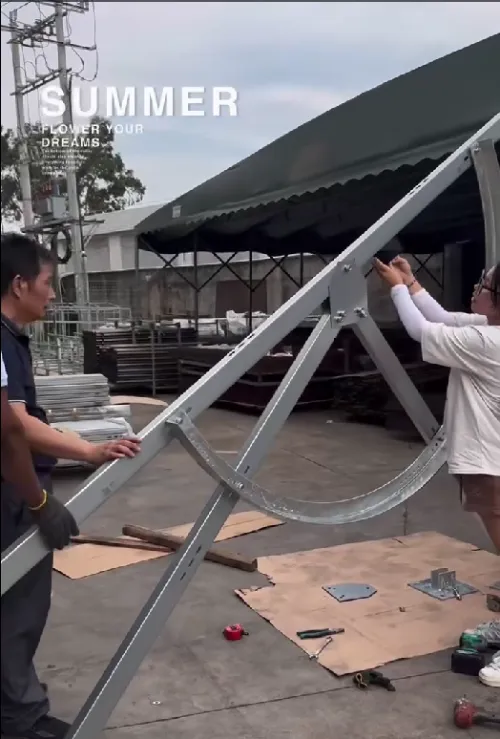

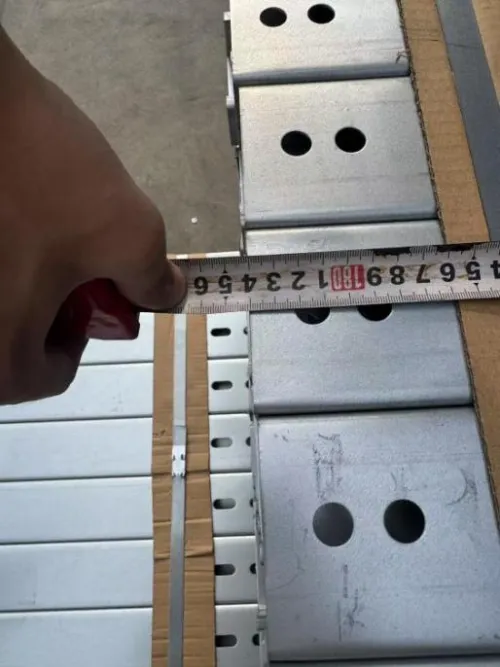

Фабрична попередня збірка та перевірка

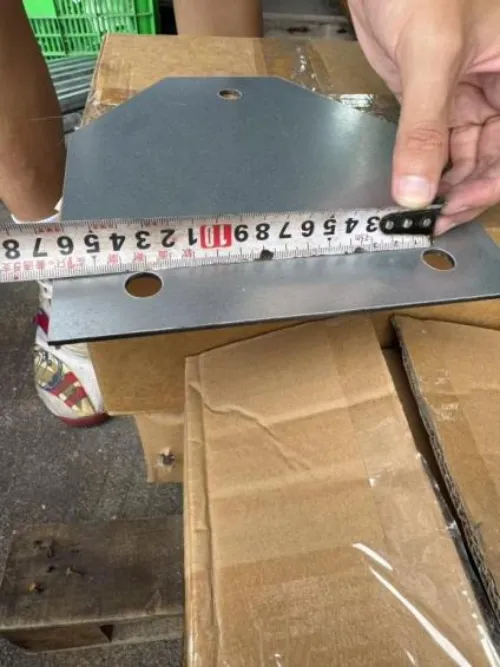

Усі вироби перед відправкою проходять перевірку перед складанням. Ми перевіряємо ключові дані, включаючи кут, розмір і товщину, щоб гарантувати, що доставлені товари відповідають очікуванням клієнтів.

FAQ

Q: Який кут нахилу може регулювати цей кронштейн?

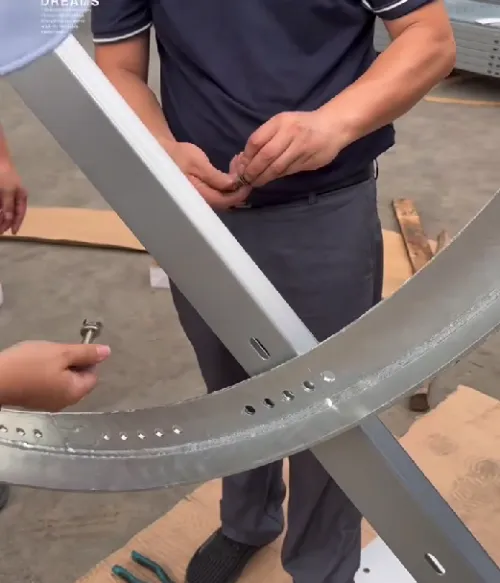

Відповідь: стандартний регульований діапазон нахилу становить 10°-35°. На основі широти проекту доступний максимальний кут до 40°. Кут фіксується вручну через напівкруглий дугоподібний отвір. Після встановлення кута затягніть болти; не потрібні додаткові аксесуари.

Питання: Баластний або проникаючий тип монтажу?

A: Це баластна система кріплення, закріплена нижніми бетонними противагами. Не потрібно свердління даху, і водонепроникний шар даху не буде пошкоджено. Для проектів із високим вітровим навантаженням необов’язкове рішення для монтажу свердлінням.

Питання: Яке вітрове та снігове навантаження?

A: Стандартне розрахункове вітрове навантаження: 60 м/с; снігове навантаження: 1,6 кН/м².

Питання: Чи можна встановити його як на плоских дахах, так і на землі?

Відповідь: В основному він призначений для бетонних плоских дахів. Його також можна використовувати на затверділому рівному ґрунті. Безпосередня установка на м'який грунт не рекомендується; для наземних проектів потрібні бетонні основи.

З: Чи підходить він для прибережних зон соляного туману?

A: Стандартні алюмінієві профілі стійкі до нормальних вологих умов. Повний комплект болтів SS304 рекомендується для об’єктів у межах 5 км від берегової лінії, щоб подовжити термін служби.

З: Наскільки складно встановити? Які інструменти потрібні?

A: Модульна попередньо зібрана конструкція. Потрібні лише основні ручні інструменти, такі як гайкові та торцеві ключі. Детальні монтажні креслення надаються. Спеціальне важке обладнання не потрібне.

З: Чи можна регулювати кут нахилу після встановлення?

A: Так. Послабте фіксуючі болти дугової петлі, скиньте цільовий кут, а потім знову затягніть усі болти.

З: Який гарантійний термін?

 A: 12-річна гарантія на алюмінієві конструктивні частини. Варіанти розширеної гарантії обговорюються.

З: Який час виробництва?

A: Зазвичай 7:15 робочих днів після отримання депозиту, залежно від загальної кількості замовлення.
