Сонячна система швидкого встановлення на міні-рейку

Стандарт сировини преміум-класу для тривалого обслуговування на відкритому повітрі

Кожна частина сонячної системи швидкого монтажу Mini-Rail від постачальникаXiamen Honor Energyсуворо використовує алюмінієвий сплав аерокосмічного класу 6005-T5 як основний профіль, який отримує двошарову анодовану антикорозійну обробку. Ця обробка поверхні промислового рівня має численні практичні переваги:

Структура та матеріали

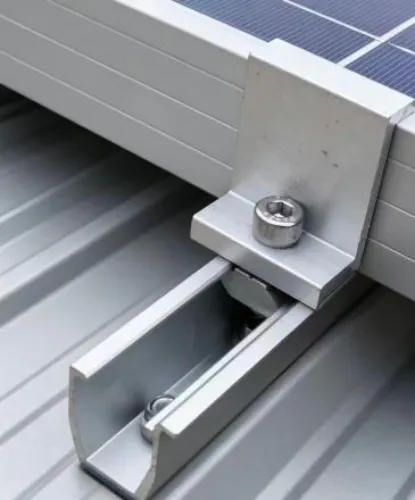

Профіль основного корпусу: алюмінієвий сплав 6005-T5 з анодованим антикорозійним покриттям. Його U-подібний паз на рейці ідеально підходить до затискачів для швидкого встановлення, показаних на попередньому малюнку.

Нижні кріплення: оснащені саморізами з нержавіючої сталі та водонепроникними гумовими прокладками з EPDM. Кронштейни можна закріпити безпосередньо на поверхні кольорової сталевої черепиці, не пошкоджуючи оригінальний водонепроникний шар даху.

Стандартні доступні довжини: 120 мм, 150 мм тощо. Довжини нестандартного розміру підтримуються за запитом.

Ключові переваги дизайну

1. Легка конструкція та менші витрати

Традиційні 4-метрові повнорозмірні алюмінієві напрямні рейки споживають надмірну кількість алюмінію в сировині та спричиняють великі навантаження при транспортуванні. Наша система швидкого монтажу на сонячних батареях Mini-Rail використовує одноточкову опорну конструкцію. Це скорочує споживання алюмінію майже на 60%.

2. Надшвидке встановлення на місці

Один робітник може завершити висотні монтажні роботи. Потрібно тільки зафіксувати короткі рейки за допомогою саморізів. При взаємодії з відповідними швидкороз’ємними затискачами сонячні панелі можна закріпити прямо в канавці на рейці, і більше не потрібно вставляти болти з попередньою різьбою. Кожну коротку рейку можна регулювати окремо, щоб адаптувати її до нахилу даху та відхилень між балками.

3. Неруйнівне та водонепроникне рішення для монтажу на даху

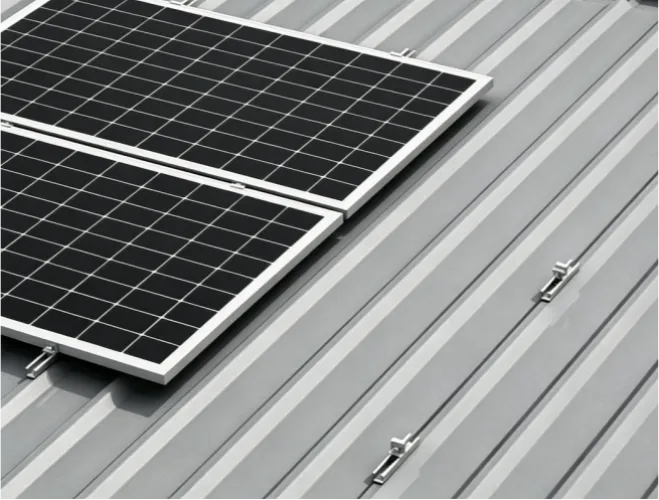

Нижня гумова прокладка на всю довжину повністю закриває кожен отвір для гвинта, щоб зупинити витік дощової води через просвердлені отвори. Ця міні-рейкова система швидкого монтажу на сонячних батареях підходить для багатьох типів металевих дахів, включаючи фальцеві дахи, черепицю з кутовими замками та трапецієподібні сталеві листи для фабричних будівель.

4. Широка сумісність

Рейка має стандартний 40-міліметровий паз. Він працює з основними середніми та кінцевими затискачами сонячних панелей, доступними на світовому ринку, і підходить для каркасів фотоелектричних модулів товщиною від 30 до 40 мм.

Як встановити міні-рейку для швидкого монтажу сонячної системи

Збірка міні U-подібної короткої рейки проста. Вкрутіть саморізи в дах, щоб закріпити рейку, потім вставте середні або бічні хомути в рейку та закріпіть сонячні панелі.

Вибірковий огляд

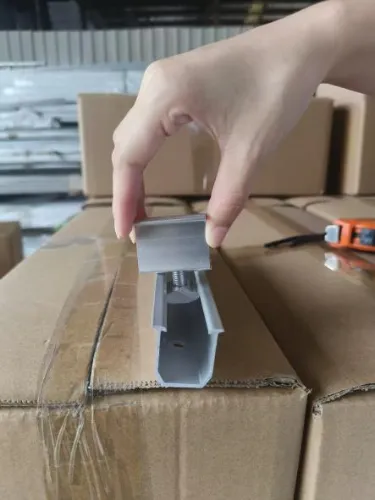

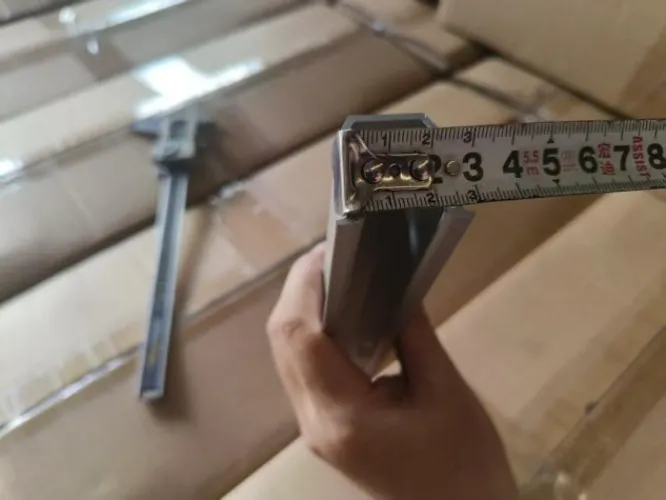

Ми проведемо пробну збірку продуктів перед доставкою та суворо перевіримо всі розміри.

Xiamen Honor Energy надасть вам професійні рекомендації, точні пропозиції та надійну якість продукції.
