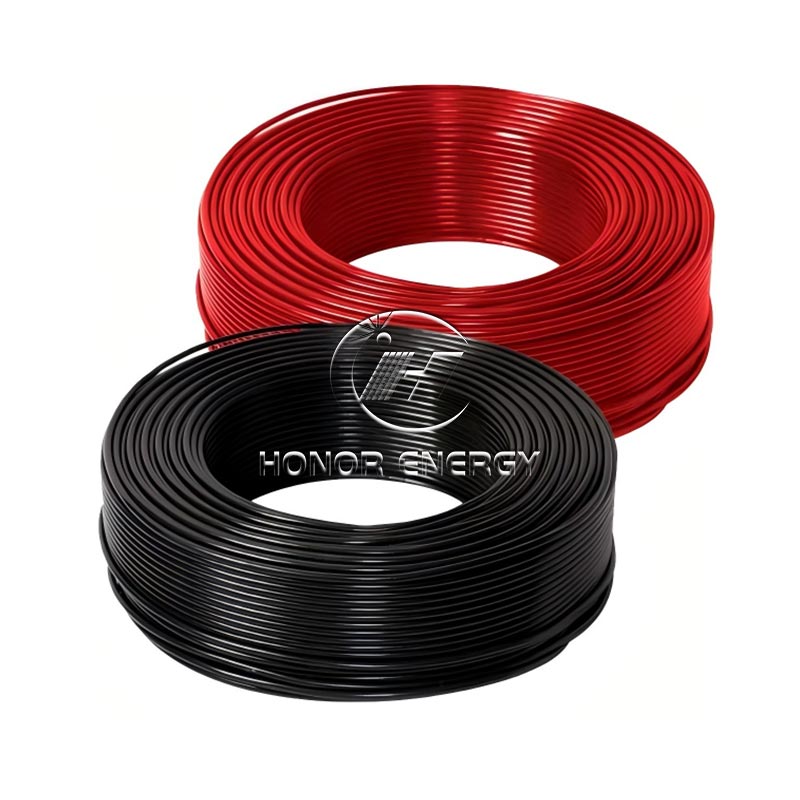

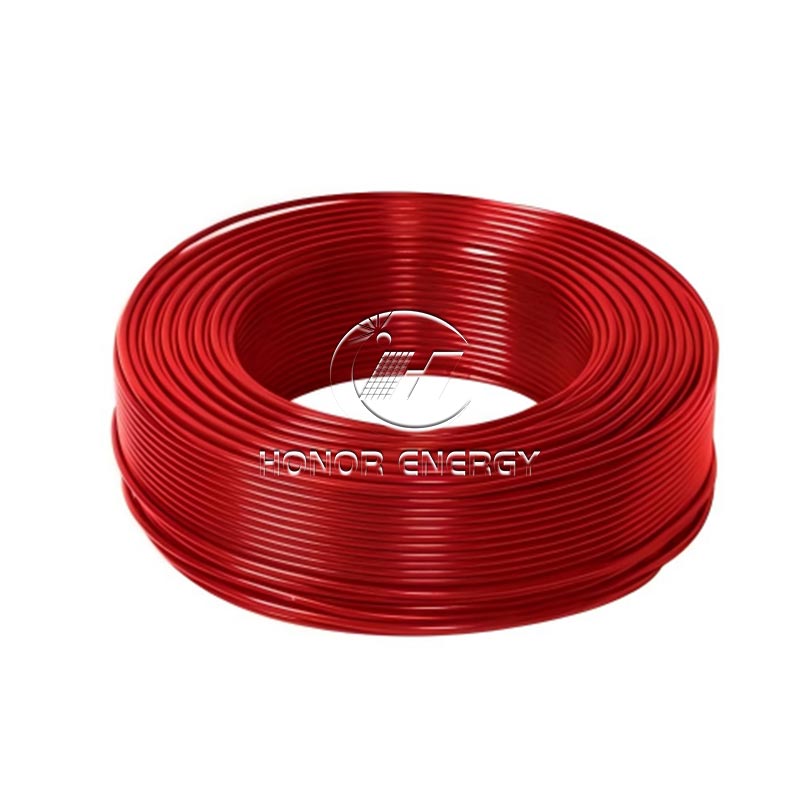

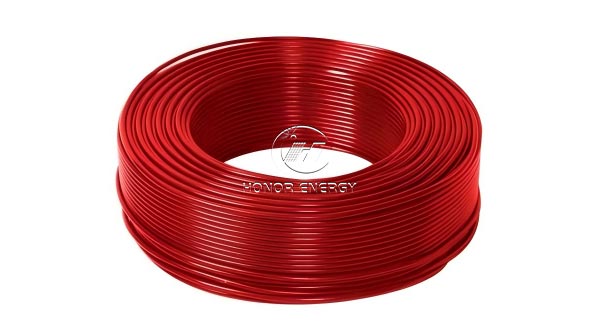

Сонячний кабель

Функціонально сонячні кабелі виконують важливе завдання передачі електроенергії в фотоелектричних системах. Від вихідного кінця модуля фотоелектричної панелі до інвертора, а потім до підключення такого обладнання, як комбінатор, необхідно досягти передачі електроенергії з низькими втратами, щоб гарантувати, що продуктивність проводів не впливає на ефективність виробництва електроенергії.

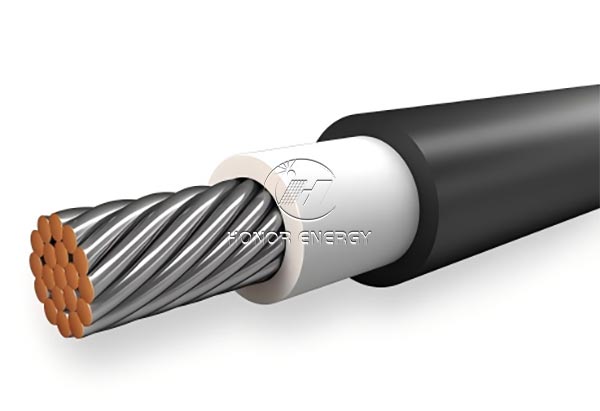

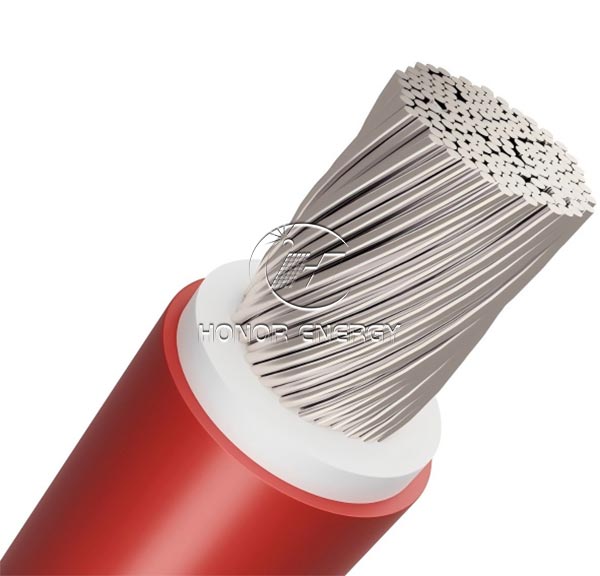

Фотоелектричні кабелі мають кілька захисних шарів. Внутрішні дроти здебільшого складаються з високочистої міді або лудженої міді, і вони справді добре переносять електрику. Ізоляція та зовнішнє покриття? Вони використовують міцні матеріали, які можуть витримати погану погоду, як-от зшитий поліетилен. Ці матеріали витримують прямі сонячні промені, вітер і дощ, тому кабелі служать довго.

З точки зору продуктивності, він сумісний з екстремальним середовищем. Він може стабільно працювати в діапазоні температур від -40 ℃ до 90 ℃, маючи ефективність проти ультрафіолетового старіння понад 20 років. Він може протистояти озону, а також працювати з кислотами та лугами. Це означає, що він працює в будь-яких місцях, наприклад у пустелях або безпосередньо на узбережжі.

Переваги полягають у безпеці та довговічності. Він пройшов суворі випробування на атмосферостійкість, не схильний до крихкості при низьких температурах, не втрачає ізоляції при високих температурах і має певну здатність протистояти механічним ударам. Він простий в монтажі і є ключовим проводом для тривалої стабільної роботи фотоелектричних систем.

перевага

1. Супер стійкий до атмосферних впливів і міцний: підходить для екстремальних перепадів температур від -40 ℃ до 90 ℃, стійкий до ультрафіолетового старіння до 25 років, не розтріскується та не твердіє на відкритому повітрі.
2. Низький рівень відходів, висока ефективність: провідники з високочистої безкисневої міді зменшують втрати при передачі на понад 5% порівняно зі звичайними кабелями.
3. Гнучкий і простий у встановленні: він зберігає хорошу гнучкість при низьких температурах, стійкий до механічних ударів і більш зручний для встановлення в складних сценаріях.

4. Він добре працює з усіма видами сонячних панелей та інверторів. І він продовжує працювати стабільно, незалежно від того, чи знаходиться він у пустелі чи біля узбережжя.

Керівництво по установці

1. Виберіть правильний кабель: залежно від того, наскільки великою є сонячна енергосистема та що їй потрібно, вам потрібен кабель, який може пропускати достатній струм, витримувати погодні умови, протистояти УФ-випромінюванню тощо. Крім того, його номінальна напруга має відповідати робочій напрузі системи.

2. Під час встановлення сонячних фотоелектричних кабелів тримайте дроти якомога коротшими. Не проводьте їх у місцях, які стають надто гарячими, вологими або такими, які легко пошкодити. Шляхи для кабелів не повинні перетинатися, бути стиснутими або перекрученими. Коли вам доведеться їх зігнути, залиште достатньо місця для вигину. Візьмемо, наприклад, кабелі з пластиковою ізоляцією — коли ви їх згинаєте, вигин має бути принаймні в 10 разів більшим за зовнішню ширину кабелю.

3. Правильно закріпіть кабелі: використовуйте затискачі або кріплення, щоб утримувати сонячні кабелі на кронштейнах або стінах. Прокладаючи їх прямо вгору та вниз у кабельних лотках, переконайтеся, що початок і кінець силових кабелів, а також обидві сторони будь-яких вигинів або з’єднань закріплені.

4. Переконайтеся, що з’єднання щільні: визначте, скільки потрібно зачистити від дроту залежно від розміру клемної колодки. Просуньте дріт до кінця в колодку, а потім скористайтеся обтискними кліщами, щоб щільно стисніть його — це збереже контакт міцним. Якщо з’єднання має залишатися сухим, оберніть його водонепроникною стрічкою або використовуйте водонепроникне з’єднання, щоб закріпити його.

5. Проведіть випробування ізоляції: після завершення монтажу слід провести випробування ізоляції фотоелектричних кабелів, щоб переконатися, що їх ізоляційні характеристики відповідають вимогам.
