Сонячний кінцевий затискач

Стаціонарні компоненти: Завдяки координації корпусу затискача та болтів кінці фотоелектричних модулів міцно зафіксовані на напрямних рейках опори, врівноважуючи власну вагу модулів і зовнішнє навантаження (наприклад, вітер і сніг, тиск вітру).

Буферний захист: деякі кінцеві затискачі оснащені гумовими або силіконовими прокладками всередині, які можуть зменшити пряме тертя між рамою компонента та корпусом металевого затискача, запобігти подряпинам на рамі та в той же час зменшити напругу теплового розширення та стиснення, спричинену змінами температури.

Адаптація та налаштування: різні специфікації кінцевих затискачів для сонячних панелей можна адаптувати до фотоелектричних модулів різної товщини (зазвичай 20-50 мм) і різних типів рам (таких як алюмінієвий сплав, армований скловолокном пластик), що відповідає різноманітним вимогам встановлення.

End rail clamp is widely used in scenarios such as ground-mounted photovoltaic power stations, rooftop distributed photovoltaic systems, and photovoltaic curtain walls. Він особливо підходить для плоских або похилих монтажних конструкцій, де потрібно зафіксувати сторони компонентів. Це незамінний допоміжний кріпильний компонент у фотоелектричних опорних системах.

Кінцевий затискач ділиться на чотири види:

1. Звичайний кінцевий затискач: регулювання болта адаптовано до компонентів різної товщини, гнучко реагуючи на відмінності в специфікаціях.
2. Регульований кінцевий затискач: регулювання болта адаптовано до компонентів різної товщини, гнучко реагуючи на відмінності в специфікаціях.
3. Пластиковий затискач для крила: завдяки пластиковим фланцям і прокладкам він стійкий до подряпин, зменшує навантаження та захищає раму.

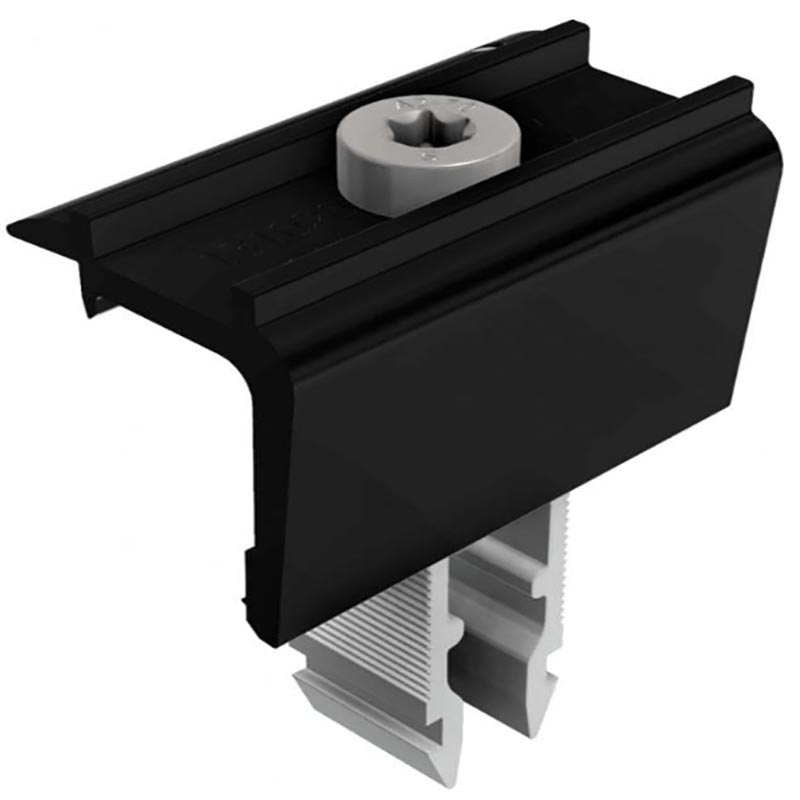

4. Швидкий кінцевий затискач: конструкція з кріпленням/прорізом забезпечує швидке встановлення без інструментів і прискорює масштабне будівництво.

перевага

1.Повний асортимент моделей: доступні регульовані, стандартні, пластикові крила та швидкі моделі, сумісні з компонентами від 20 до 55 мм, що відповідають усім вимогам щодо стійкості до подряпин і швидкого встановлення.
2. Бонусні бали деталей: пластикова модель крила має подвійну буферну захисну раму, регульована модель точно налаштована, чорна модель має матове поєднання декорацій, а застібка для швидкого встановлення була перевірена на довговічність після 100 000 циклів.
3. Гарантія спокою: сертифікація IEC + 12-річна гарантія, оптова закупівля з низькими втратами та спокій

Інструкції з монтажу

Перед монтажем

Перевірте, чи модель відповідає товщині кінцевого затискача сонячної панелі (20-55 мм), і очистіть масляні плями та пил на поверхні встановлення.

Процедура встановлення

Розташування: відцентруйте корпус затискача між стороною компонента та напрямною рейкою та вирівняйте краї.
Попереднє кріплення: вручну затягніть болти, щоб застосувати легке зусилля та вирівняти компоненти.
Затягування: Використовуйте динамометричний ключ, щоб затягнути на 8-12 Н · м, щоб забезпечити щільне прилягання без будь-якого ослаблення.

Примітка до спеціального видання

Пластмасовий затискач для крила: Пластиковий фланець має бути повністю на одній лінії з краєм компонента.
Швидкий затискач: вставивши в гніздо для картки, натисніть на пряжку, доки вона не зафіксується із «клацанням», а потім обережно натисніть, доки не буде зміщення.
