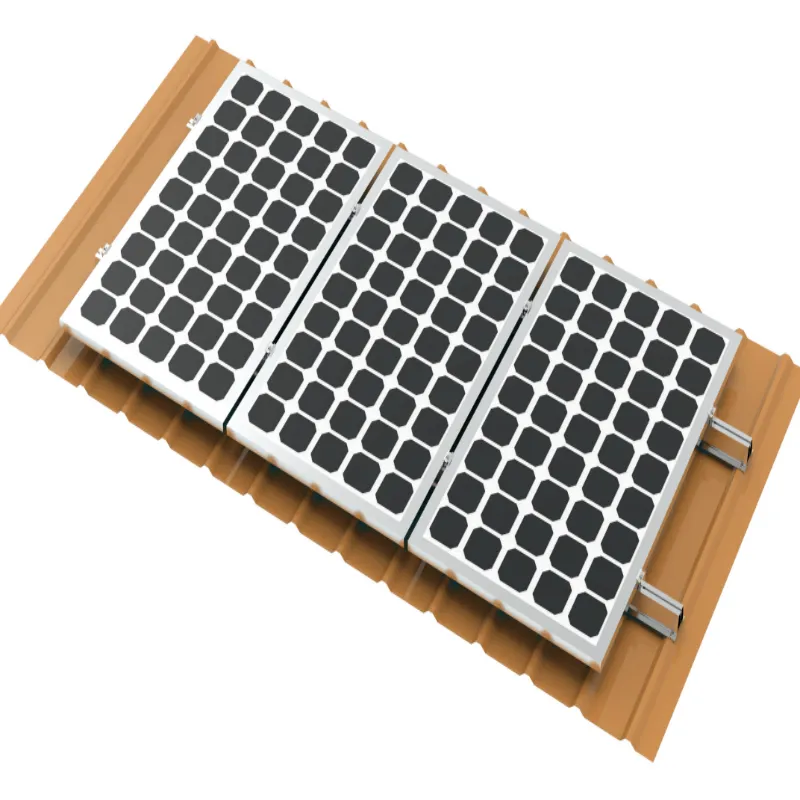

U70 Алюмінієва сонячна монтажна рейка

Алюмінієві монтажні рейки для сонячних батарей U70 від Xiamen Honor Energy для оптових закупівель. Він забезпечує надійну роботу в прибережних соляних бризках, дощових зонах, зонах з високою температурою та місцях із замерзанням. Однак він не підходить для місць із сильною хімічною корозією, якщо не застосовано додаткову захисну обробку. Крім моделі U70, ми також пропонуємо альтернативні варіанти, включаючи U30 і U50. Крім того, ми можемо запропонувати професійні технічні рекомендації на основі ваших реальних умов на місці.

Технічні характеристики продукту

Переваги

Економічна конструкція міні-рейок зменшує споживання алюмінію та навантаження на дах.

Швидке встановлення на місці заощаджує витрати на оплату праці для великих комерційних проектів на даху.

Ідеально підходить для трапецієподібних/гофрованих металевих дахів із водонепроникними прокладками з EPDM.

Високоміцний алюмінієвий сплав 6005 T5, стійкий до вітрових і снігових навантажень.

Універсальний Т-подібний паз, сумісний з більшістю фотоелектричних затискачів і сонячних модулів.

Короткий профіль, зручний для упаковки та транспортування, менший ризик деформації.

Як встановити алюмінієву монтажну рейку U70

Крок 1: Знайдіть прогони під металевим дахом і позначте місця свердління. Шурупи повинні кріпитися на прогонах, а не тільки на покрівлі.

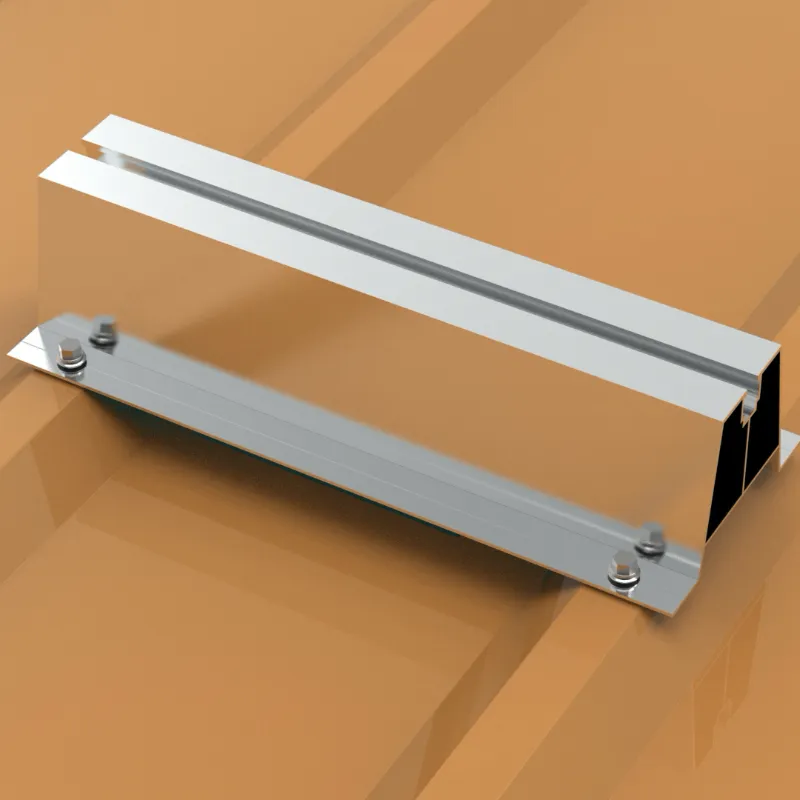

Крок 2: Поставте рейку U70 у позначене положення. Закріпіть обрешітку даху саморізами разом із водонепроникними прокладками EPDM. Затягніть до необхідного крутного моменту.

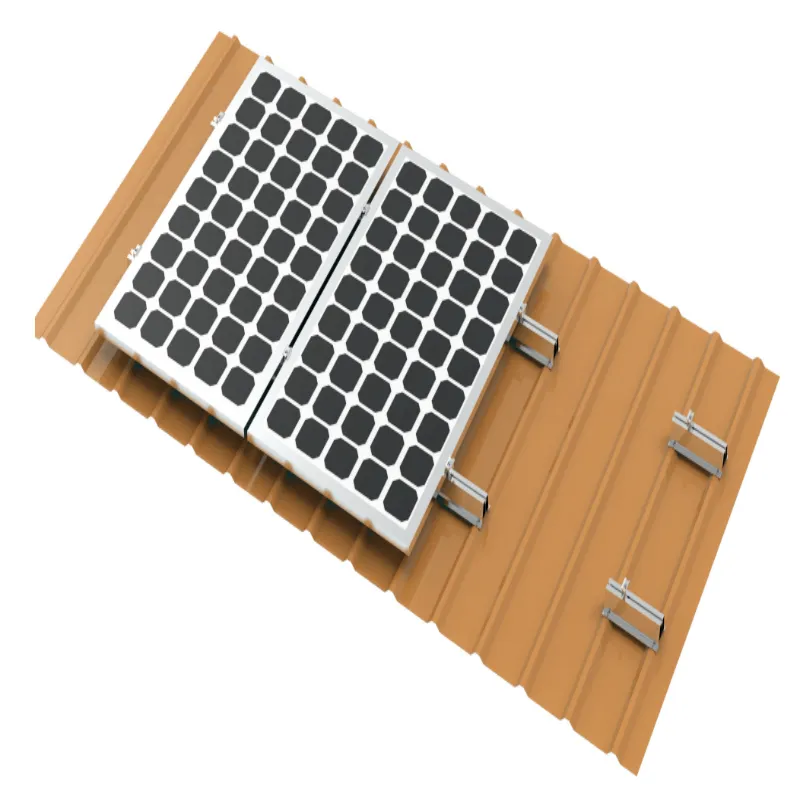

Крок 3: Розташуйте кілька рейок U70 відповідно до розмірів сонячного модуля. Переконайтеся, що кожен кут модуля підтримується рейкою. Покладіть фотоелектричні модулі на верхню частину рейок U70.

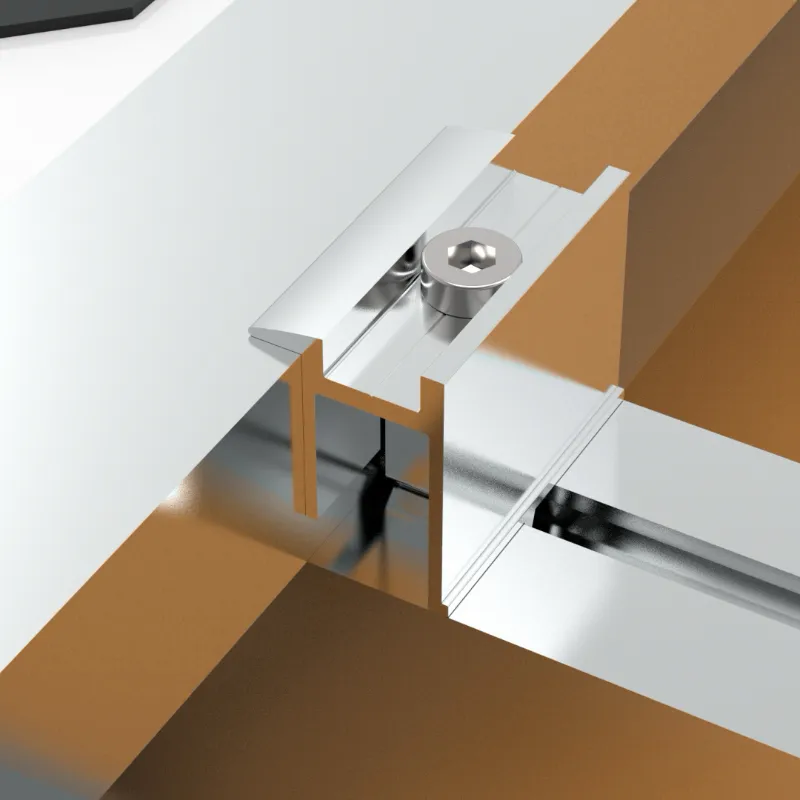

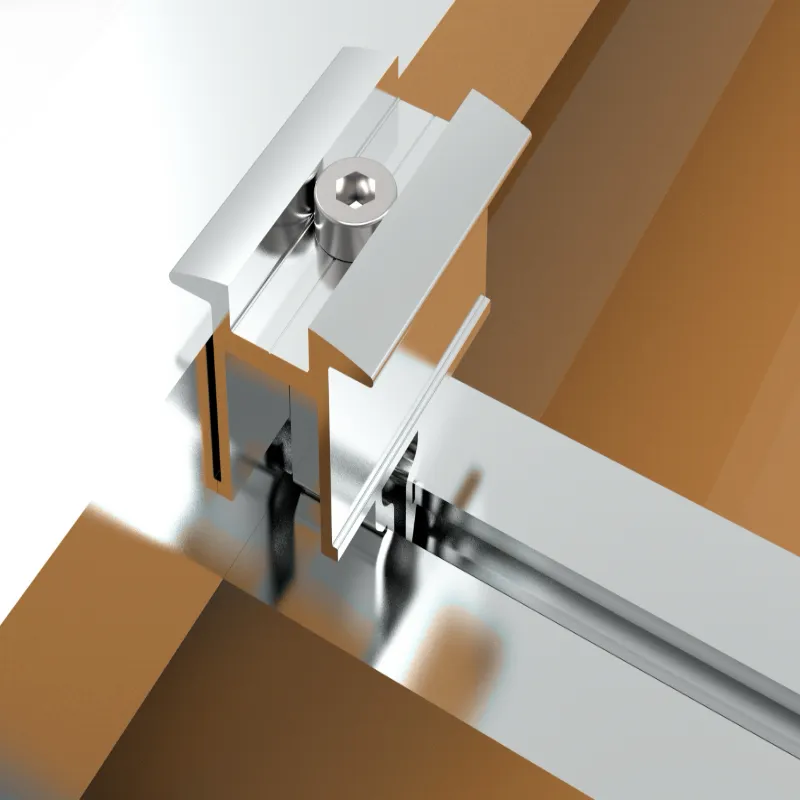

Крок 4: Встановіть кінцеві та середні затискачі для швидкого встановлення та затягніть із зазначеним крутним моментом, щоб міцно утримувати рами модуля.

Крок 5: Перевірте крутний момент усіх гвинтів і цілісність прокладки; встановлення завершено.

Атестація

Наша алюмінієва панель сонячних панелей U70 виробляється під управлінням якості та сертифікована за стандартом ISO9001.

Корабель вийшов.

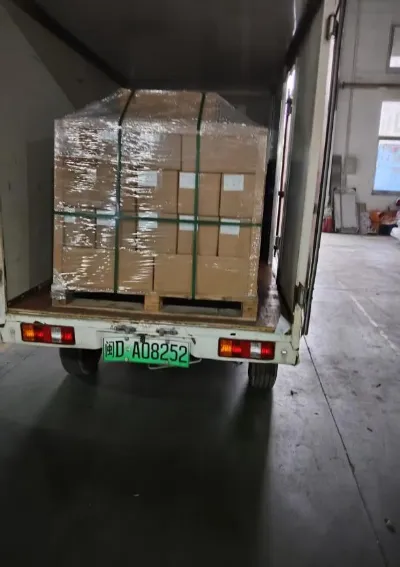

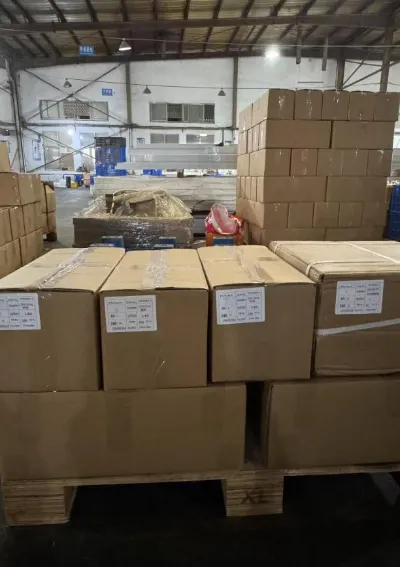

Завдяки короткій довжині міні-рейок U-подібного типу їх упаковують у картонні коробки та закріплюють на дерев’яних піддонах, щоб зберегти товар акуратним і запобігти його деформації під час транспортування.

FAQ

Q1: Для якого типу даху підходить ця U-подібна міні-рейка?

A: Він в основному призначений для трапецієподібних і гофрованих металевих дахів. Гвинти повинні бути закріплені на балках даху. Не підходить для тонких листів без прогонів або бетонних плоских дахів.

Q2: Який матеріал і оздоблення поверхні використовує рейка?

A: Алюмінієвий сплав 6005 T5 з анодованою поверхнею, що має гарну стійкість до корозії для тривалого використання на вулиці.

Q3: Який гарантійний термін?

A: 10-річна гарантія на матеріал для рейок. Виключає пошкодження, спричинені встановленням, і пошкодження, спричинені людиною.

Q4: Чи потрібне зварювання під час встановлення?

A: Зварювання взагалі не потрібно. Закріпіть рейки за допомогою самосвердлувальних гвинтів і закріпіть фотоелектричні модулі Т-образними болтами та затискачами. Всі з'єднання болтові.

Q5: Чи потрібно зрощувати рейки для розширення?

В: З’єднувачі не потрібні. Як міні-рейки короткого перерізу, вони повинні бути розміщені під кожним кутом сонячних модулів безпосередньо.

Q6: Який метод упаковки? Відповідь: рейки упаковуються в картонні коробки та закріплюються на дерев’яних піддонах, щоб зберегти їх акуратно та уникнути деформації під час транспортування.

Q7: Які сонячні фотоелектричні модулі сумісні?

Відповідь: сумісний із більшістю основних фотоелектричних модулів із висотою рами 30–45 мм із відповідними середніми та кінцевими затискачами.

Питання 8: Чи надійні показники вітрового навантаження?

Відповідь: Ефективність вітрового навантаження залежить від розташування обрешітки та положення гвинтів. Гвинти повинні бути закріплені на сталевих балках, а не тільки на листах даху. Будуйте відповідно до запроектованих відстаней, щоб задовольнити місцеві вимоги щодо вітрового навантаження.

Q9: Чи можете ви нарізати рейки на довжину, визначену клієнтом?

В: Доступна послуга індивідуального різання з допуском на довжину ±2 мм. Будь ласка, повідомте нам необхідні розміри.
