PV Roof Kliploks: відповідність профілю, встановлення правильно

Honor Energy, професійний постачальник, що спеціалізується наАксесуари для монтажу фотоелектричної системи. Від кронштейнів для даху до відповідних рейлінгів, ми пропонуємо повний спектр універсальних рішень. Наші кліплоки охоплюють кутові, фальцеві, трапецієподібні та новітні інтегровані конструкції, сумісні практично з усіма основними профільованими сталевими листами на ринку, а також доступні нестандартні налаштування. З боку рейок у нас є високоміцні алюмінієві рейки та з’єднувачі з нержавіючої сталі різних специфікацій, які відповідають різним вимогам до навантаження та прольоту. Незалежно від того, чи є ви фірмою EPC, установником або тим, хто фактично оплачує рахунки, Xiamen Honor Energy забезпечить вас надійними продуктами та швидкою безпроблемною підтримкою.

Тепер про кліплоки для даху: їхня основна робота досить проста – вони зачіпляються за підняті хребти сталевого даху та тримають усю фотоелектричну рейку та систему панелей. Давайте розберемо це трохи.
По-перше, вони надійно тримають панелі на місці. У цьому й суть – переконатися, що ваші модулі залишаються непорушними під час дощу, вітру чи іншої погоди.
По-друге – і це важливо для кутових і фальцевих дахів – ці кліплоки не потребують жодного свердління. Відсутність отворів означає відсутність витоків. Ви зберігаєте оригінальну гідроізоляцію покрівлі, що є саме тим, що вам потрібно, коли ви маєте справу з дахами фабрик або складів. Це робить їх чудовими для великих промислових або складських дахів.

Покращення стійкості до вітру – деякі кліплоки спеціально розроблені як антипідйомні типи, що забезпечують додаткову силу утримування проти сильних сил підйому під час шторму.

Підтримує різні профілі ребер – кліплоки можна виготовити на замовлення відповідно до точної форми та розміру ребер сталевого листа, забезпечуючи щільне прилягання.
Крім цього, кліплоки також використовуються в тайфунозахисних системах, протисніжних пристроях і навіть для кріплення декоративних алюмінієвих панелей на дахах.

Основні характеристики Roof kliploks

Ніяких компромісів щодо гідроізоляції – це найбільша перевага. Оскільки отвори не просвердлені, оригінальна водонепроникна мембрана залишається недоторканою. Зокрема, кліплоки зі стоячим швом зачіпаються безпосередньо на зафіксовані краї, практично усуваючи будь-який ризик протікання.



Швидке встановлення – багато компонентів можна попередньо зібрати на заводі; на місці ви просто закріплюєте їх на місці та затягуєте болти. Це економить як час, так і працю.
Легкі та стійкі до корозії – більшість кліплоків виготовляються з алюмінієвих сплавів (наприклад, 6063-T5 або 6005-T5) з анодованою поверхнею. Вони створюють невелике додаткове навантаження на дах і витримують випробування сольовим туманом протягом 1000 годин або більше.



Але вони також мають недоліки – хоча кліплоки не проникають, вони не прикріплюються до даху назавжди. Під тривалими вітровими, сніговими або сейсмічними навантаженнями вони можуть поступово розпушуватися або навіть від'єднуватися. Тому регулярні перевірки необхідні.
Необхідно попередньо перевірити вантажопідйомність – профільовані сталеві дахи мають обмежену несучу здатність. Додаткова вага фотоелектричної системи не повинна перевищувати вихідне проектне навантаження. Промислова практика пропонує приблизно 0,15 кН/м² для нових навантажень; насправді загальна вага панелей разом із системою кріплення зазвичай становить від 20 до 35 кг на квадратний метр. Завжди отримуйте оригінальні креслення конструкції та виконуйте перевірку навантаження перед встановленням.

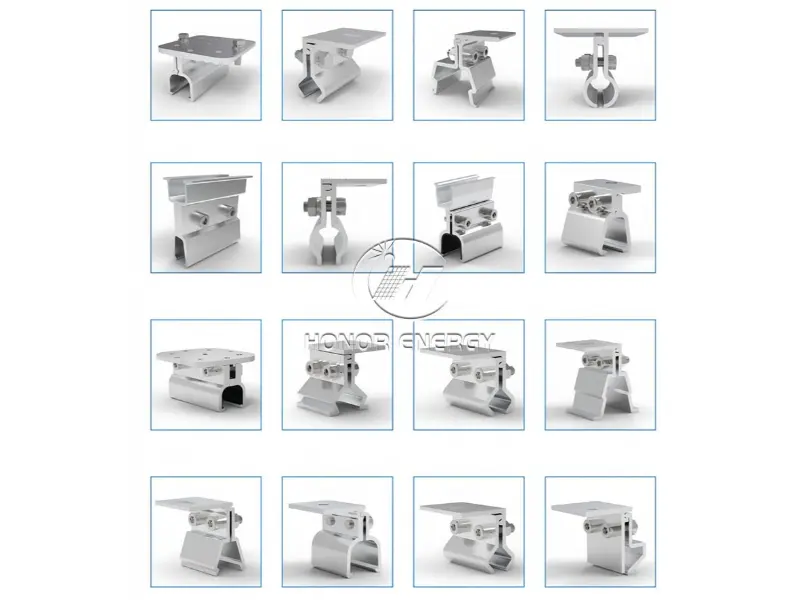

Основні види покрівельних кліплоксів

Вибір кліплока повністю залежить від профілю сталевого листа. Різні форми ребер вимагають різної конструкції кліплок.

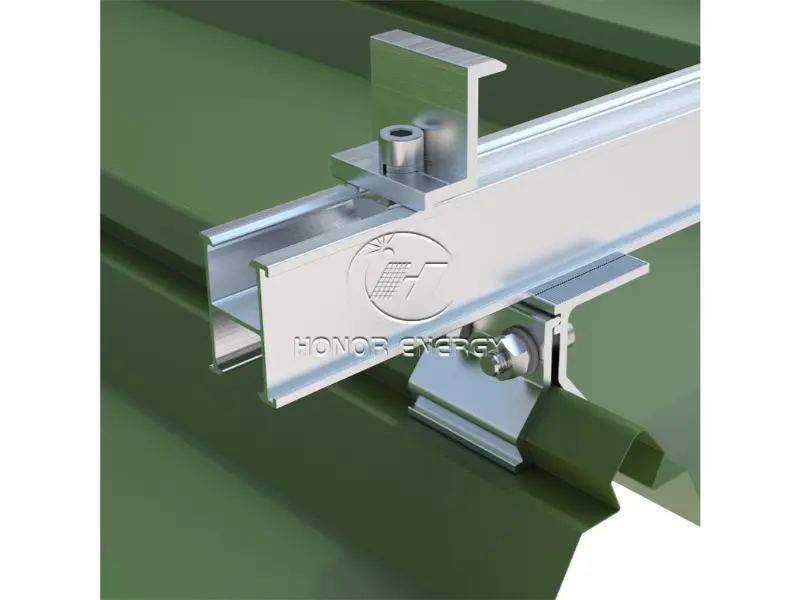

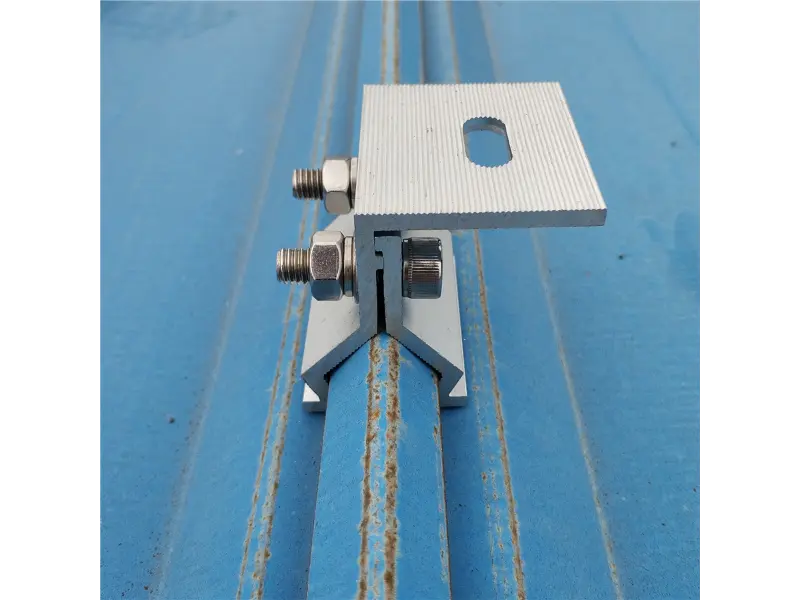

Кліплок кутовий

Відповідний профіль даху: Профільовані сталеві листи кутового типу (поширені моделі: 470, 760, 820 тощо).
Аркуші кутового типу мають таке кутове ребро – це ідеальна форма, за яку можна схопити кліплок. Наші кліплоки мають щелепи, які призначені для того, щоб кусати саме це ребро, і що найкраще? Жодної дірки в даху не пробиєш. Встановлення просте: розташуйте алюмінієвий кліплок над ребром і затягніть болти.
Сьогодні доступні інтегровані кутові кліплоки, які повністю усувають потребу в монтажних рейках – модулі можна кріпити безпосередньо до кліплока, що значно скорочує час встановлення.

Стояче-шовний кліплокс

Відповідний профіль даху: сталеві листи зі стоячим фальцем (поширені моделі: 400, 430 тощо).
Ребра цих листів підняті вертикально і зчеплені між собою. кліплоки просто кріпляться на вертикальний шов – знову ж таки, прошивка не потрібна. У реальних проектах, таких як напівпровідникова фотоелектрична установка Hefei BOE на даху, для системи кріплення використовували спеціально розроблені кліпло зі стоячим швом.



Трапецієподібні (Т-подібні) кліплоки

Відповідний профіль даху: трапецієподібні профільовані сталеві листи.
Трапецієподібні листи мають прості ребра у формі трапеції без складних елементів фіксації, характерних для типів кутових або стоячих швів. Ці ребра не забезпечують надійну точку затискання; тому поточна стандартна практика полягає у використанні самонарізних гвинтів, які проникають у сталевий лист і закріплюються в прогонах під ним.
Недоліки очевидні – свердління проколює водонепроникний шар, утворюючи потенційний шлях витоку. Для трапецієподібних дахів критично важливі додаткові заходи з гідроізоляції: встановіть гумові прокладки з EPDM між кліплом і сталевим листом і нанесіть атмосферостійкий структурний силіконовий герметик навколо кожного отвору для шурупів (який може прослужити понад 10 років). У 2023 році тайфун у Наньтуні зруйнував 12 фотоелектричних проектів – понад 60% несправностей були пов’язані з корозією та руйнуванням у місцях буріння.



Інтегрований кліплокс

Це новіша конструкція, яка виключає монтажні рейки. Кліплок сформований як єдине ціле, легкий і міцний. Фотоелектричні модулі можна монтувати безпосередньо на кліплок, заощаджуючи витрати на матеріали та покращуючи несучу здатність.





Поради щодо вибору та встановлення

Підберіть тип кліплок до профілю даху – кутові кліпло не можна використовувати на трапецієподібних листах, а Т-подібні кліпло не підходять для інших профілів. Невідповідність призводить до ослаблення та протікання.
Не закручуйте болти занадто сильно – ми зазвичай прагнемо до 20-30 Н·м. Вийдіть за межі цього, і ви розчавите сталевий лист, що зіпсує гідроізоляцію.
І, ради бога, не пропускайте герметик. Ця невелика щілина між кліплом і дахом знаходиться саме там, де вода знаходить свій шлях, тому заповніть її належним чином.
Крім того, намагайтеся уникати роботи в дощові дні. Волога вбиває здатність герметика прилипати, і це є рецептом для подальших витоків.

Останнє – продовжуйте регулярні перевірки. Перевіряйте болти та герметик кожні шість місяців і завжди робіть додатковий цикл після сильного шторму чи сильного снігопаду.
Нехай їх розмір не вводить вас в оману – кліплоки виконують важку роботу. Виберіть правильний тип і встановіть його правильно, і ви матимете систему, яка буде швидкою, герметичною та надійною. Зробіть це неправильно, і ви заплатите за це – нижче покоління, пошкодження даху або, що ще гірше, панелі, що ослабляться. Трюк простий: підберіть кліплок до даху, затягніть його належним чином і не відпускайте обслуговування.
