Сонячна сполучна пластина

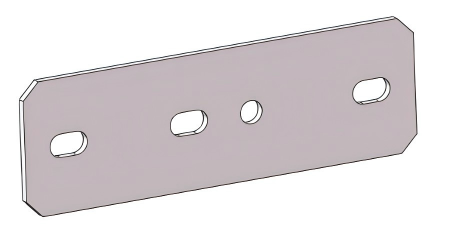

Частина, яка називається сонячною сполучною пластиною, в основному є міцним плоским шматком металу у формі товстого прямокутника. Він виготовлений із високоміцної сталі з покриттям для запобігання іржі. У ньому просвердлено багато отворів під болти за дуже специфічним, спланованим малюнком. Його головне завдання — бути надміцною ланкою. Він діє як міцний з’єднувач, який з’єднує дві основні частини опорної конструкції: горизонтальні балки, які тримають сонячні панелі, і вертикальні стовпи, закріплені в землі. Завдяки щільному з’єднанню цих частин уся вага та сила від панелей і вітру безпечно переносяться вниз через всю конструкцію та на землю.

Спосіб підключення

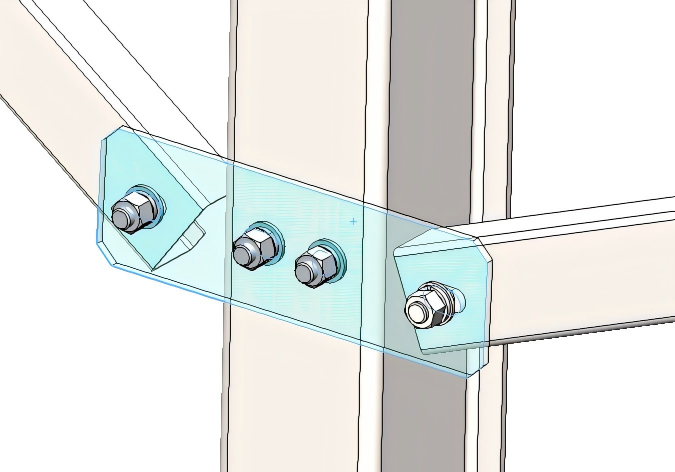

З’єднувальна сонячна панель зазвичай зустрічається в одноколонних опорних системах або системах наземної опори, які вимагають додаткових діагональних розкосів. Це пояснюється тим, що він ефективно передає всі зусилля на головну колону, тим самим зміцнюючи довжину головної поздовжньої балки та закріплюючи її на місці. Він повинен мати мінімум чотири отвори: зовнішні отвори для з’єднання діагональних розкосів і два центральних отвори для з’єднання основної колони.

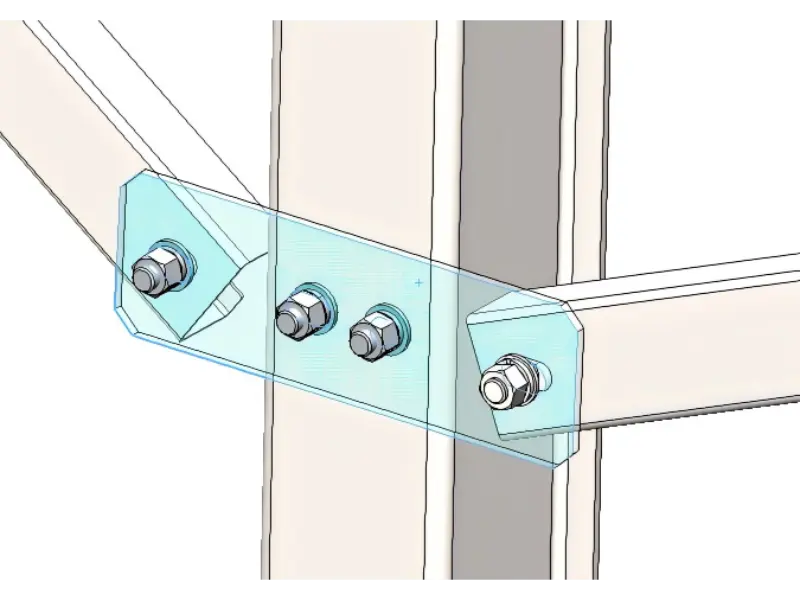

Отвори з’єднувальної пластини сонячного кріплення з обох боків зазвичай розташовані попарно, оскільки зазвичай до колони потрібно прикріпити лише два похилі кабелі. Центральні отвори, як правило, розташовані попарно горизонтально або попарно вертикально. Незважаючи на те, що орієнтація різна, розподіл напруги залишається по суті незмінним. У наш час отвори зазвичай розташовують вертикально, щоб уникнути концентрації напруги вздовж однієї горизонтальної лінії, що підвищує стабільність.

Особливості конструкції

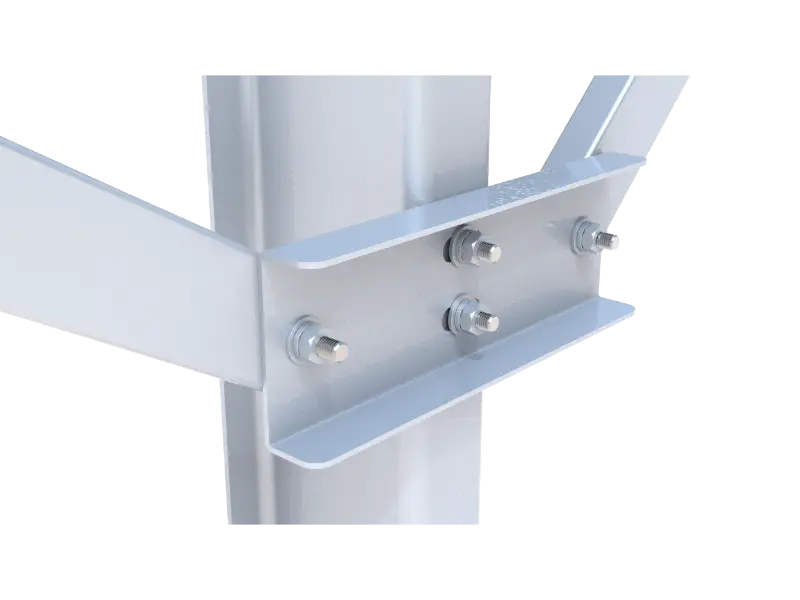

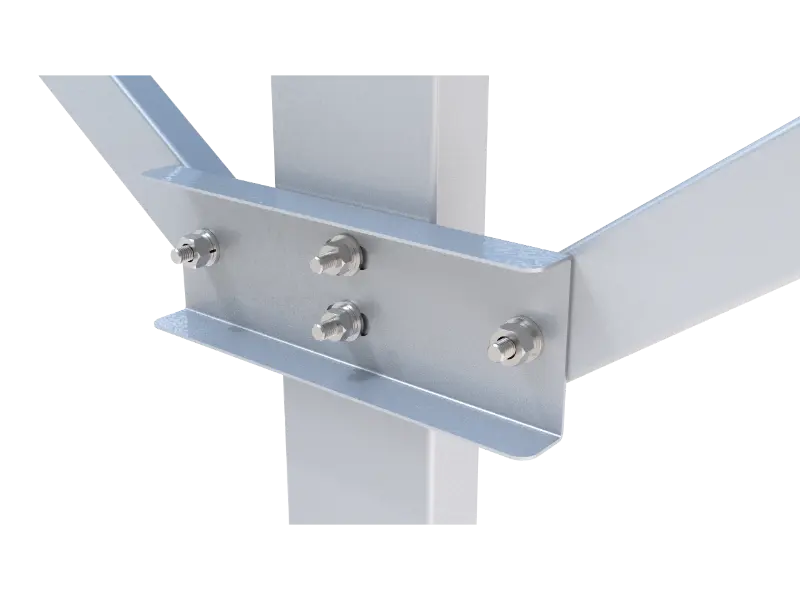

З’єднувальна пластина Mount solar також має продуманий дизайн: її верхній і нижній краї зігнуті або складені. Будівельники часто використовують цю форму в місцях з сильним вітром або снігом. Загнуті краї сполучної пластини працюють так само, як посилені кути міцної коробки для транспортування. Це не тільки для зовнішнього вигляду; він фактично фіксує метал у набагато більш жорстку форму, яка протистоїть згинанню.
