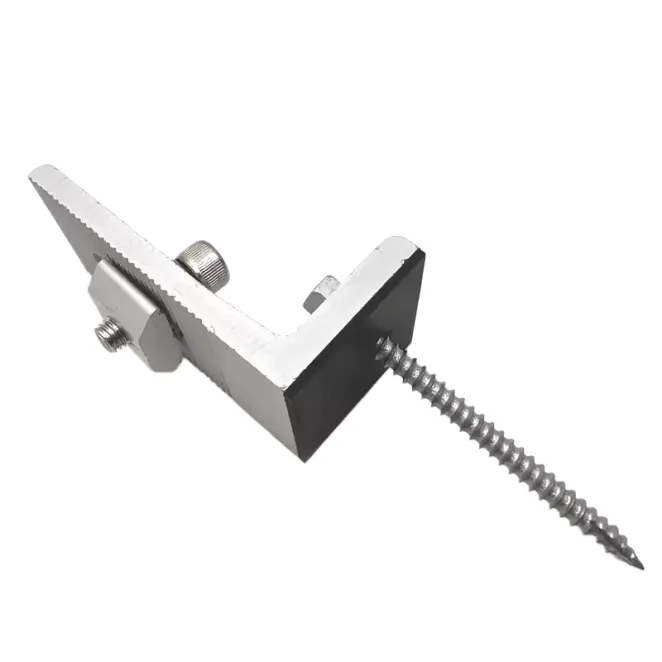

Сонячна монтажна L-нога

Ми багато років займаємося монтажем сонячних батарей і тут, у Xiamen Honor Energy. Поверхня Solar Mounting L-Foot оброблена анодуванням для підвищення стійкості до окислення та довговічності на відкритому повітрі. Завдяки своїй компактній L-подібній конструкції підставка PV L забезпечує стабільне з’єднання між сонячними рейками та опорними конструкціями. Він сумісний із звичайними монтажними рейками для сонячних батарей, включаючи профілі 41 × 41 мм і 41 × 62 мм, і широко використовується в системах металевих дахів, бетонних дахах і наземних монтажних конструкціях для сонячних батарей.

Сонячна установка L. Ніжка

Підніжжя PV L – це прямокутовий кронштейн, який використовується в монтажних системах сонячних батарей для з’єднання фотоелектричних рейок із опорними конструкціями. Він передає механічні навантаження від сонячних модулів і рейок на дах або фундамент.

Типовий шлях навантаження:

Сонячний модуль → рейка → L ніжка → конструкція даху / фундамент

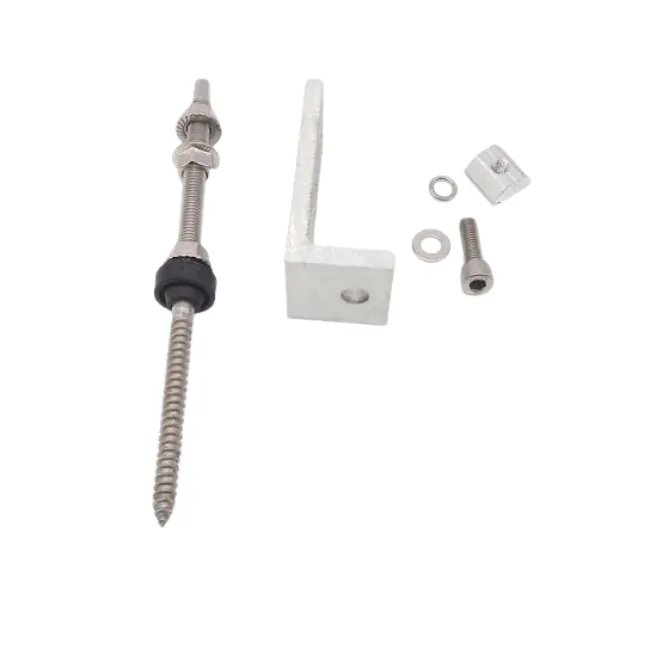

Горизонтальна основа кріпиться до опорної поверхні, а вертикальна частина з’єднується з сонячною рейкою за допомогою болтів. Конструкція з прорізами дозволяє регулювати положення під час монтажу, покращуючи вирівнювання рейок і сумісність з різними умовами даху.

Матеріал і обробка поверхні

Алюмінієвий сплав 6005-T5

Ніжки L для монтажу на сонячних батареях в основному виготовляються з алюмінієвого сплаву 6005-T5, який забезпечує баланс міцності, легкої конструкції та стійкості до корозії.

Анодована поверхня утворює захисний оксидний шар, який покращує стійкість до вологи, окислення та впливу зовнішнього середовища. Для застосування в прибережних або висококорозійних середовищах альтернативи з нержавіючої сталі можуть бути обрані відповідно до вимог проекту.

Особливості продукту

Регульована конструкція підключення

Інтегрована конструкція слота дозволяє гнучко розташовувати між L-ніжкою та сонячною рейкою, допомагаючи підтримувати вирівнювання між різними монтажними конструкціями.

Легка алюмінієва конструкція

Конструкція з алюмінієвого сплаву зменшує вагу компонентів, зберігаючи при цьому механічну міцність, необхідну для фотоелектричних установок. Це робить його придатним для великомасштабних сонячних проектів, де вага компонентів і ефективність установки є важливими міркуваннями.

Сумісність із залізницею

Сонячні монтажні L-ніжки сумісні з широко використовуваними профілями фотоелектричних рейок, зокрема:

· Алюмінієві рейки 41×41 мм

· Алюмінієві рейки 41×62 мм

· Індивідуальні залізничні системи

Експлуатаційні характеристики

Підтримка структурних навантажень

Ефективність навантаження L-підніжжя для сонячного монтажу залежить від марки матеріалу, товщини, розмірів, способу кріплення та конструкції системи.

Типові фотоелектричні системи монтажу з L-ніжками розроблені для застосування зі швидкістю вітру до 60 м/с і сніговим навантаженням близько 1,4-1,5 кН/м². Фактична продуктивність залежить від структурних розрахунків конкретного проекту та умов навколишнього середовища.

Стійкість до корозії

Комбінація анодованого алюмінію та кріпильних елементів з нержавіючої сталі забезпечує корозійну стійкість для тривалого використання фотоелектричних установок поза приміщенням. Правильний вибір матеріалу допомагає зменшити ризики корозії, спричинені впливом навколишнього середовища та проблемами сумісності металу.

Виробничий процес

Ніжки L для встановлення на сонячних батареях виготовляються за допомогою процесів, включаючи штампування, екструзію та обробку з ЧПУ.

Для стандартного великосерійного виробництва штампування забезпечує постійні розміри та ефективне виробництво. Обробка з ЧПК використовується для індивідуальних конструкцій, особливих розмірів і невеликих вимог.

Якість виробництва зосереджена на:

· Точність розмірів

· Точність пазів і отворів

· Консистенція обробки поверхні

· Структурна цілісність

Процес анодування покращує характеристики поверхні алюмінієвих компонентів шляхом підвищення твердості, стійкості до корозії та погодних умов.

Додатки

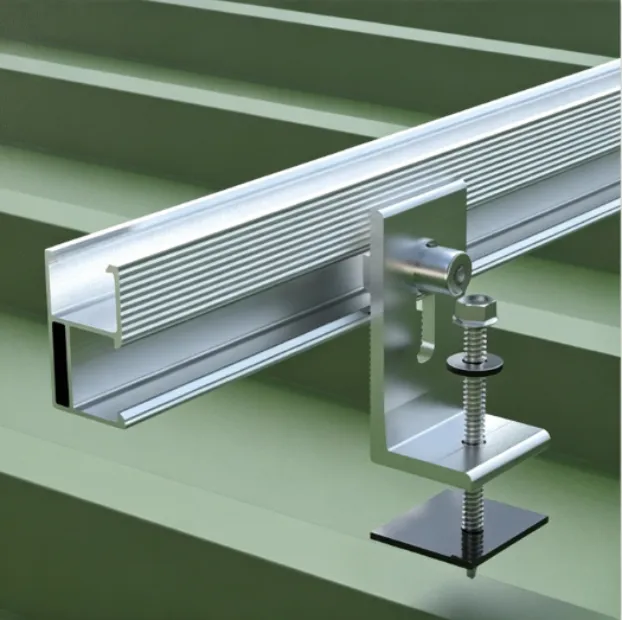

Сонячні системи для металевих дахів

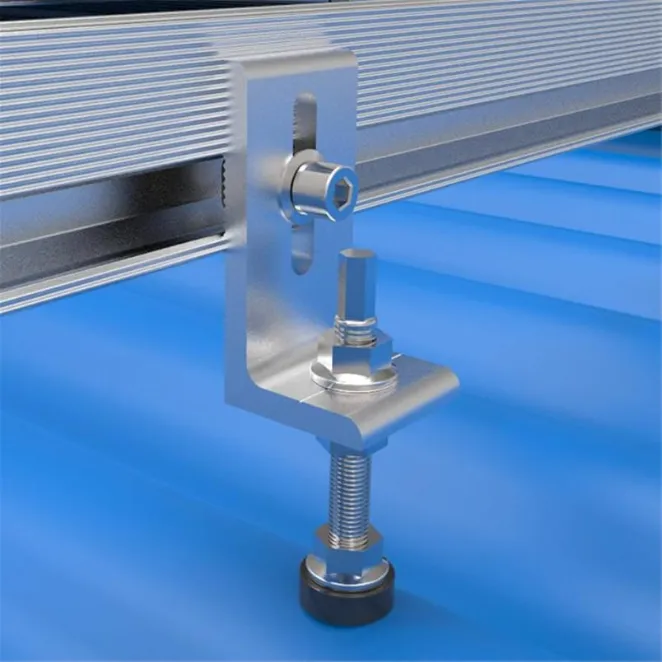

Сонячні монтажні L-ніжки широко використовуються на трапецієподібних і гофрованих металевих дахах. Їх компактна конструкція дозволяє приєднувати фотоелектричні рейки безпосередньо до несучих конструкцій даху за допомогою відповідних кріплень.

Системи фальцевої покрівлі

Для дахів зі стоячим фальцем L-ніжки можна комбінувати з даховими затискачами для забезпечення з’єднання рейок без безпосереднього проникнення в поверхню даху.

Бетонні покрівельні системи

На бетонних дахах можна встановлювати L ніжки з відповідними монтажними основами або анкерами для з’єднання фотоелектричних рейок і підтримки сонячних модулів.

Наземні сонячні конструкції

L-подібну ніжку для сонячного кріплення також можна використовувати в наземних сонячних системах, де потрібні регульовані рейкові з’єднання та компактні монтажні компоненти.

Як вибрати L-подібні ніжки для встановлення сонячних батарей

Вибір матеріалу

Для стандартного фотоелектричного застосування зазвичай вибирають алюмінієвий сплав 6005-T5 з анодованим покриттям через його співвідношення міцності до ваги та стійкість до корозії.

Для прибережних районів, промислових середовищ або місць з підвищеним ризиком корозії можна вибрати нержавіючу сталь або інші корозійностійкі матеріали.

Вибір товщини

Остаточна товщина повинна бути обрана відповідно до вимог до навантаження на систему, умов даху та конструкції монтажу.

Вибір розміру

Розміри опори L повинні відповідати системі сонячних рейок і монтажній конструкції. Важливі параметри включають розмір основи, вертикальну висоту, положення слота та дизайн монтажного отвору.

Індивідуальні розміри можуть бути розроблені відповідно до різних сонячних монтажних конструкцій.

Короткий посібник із вибору

FAQ

Q1. Що таке сонячна монтажна L-нога?

Монтажна L-підставка для сонячних батарей — це L-подібний алюмінієвий кронштейн, який використовується для з’єднання фотоелектричних рейок із конструкціями даху або монтажними фундаментами. Він служить ключовим з’єднувальним компонентом у сонячних монтажних системах.

Q2. Який матеріал використовується для ніжок PV L?

Більшість ніжок PV L виготовлені з алюмінієвого сплаву 6005-T5 через його механічну міцність, легкість і стійкість до корозії.

Q3. Де використовуються лапки L?

L-подібна опора для сонячного монтажу зазвичай використовується в системах металевих дахів, сонячних установках на бетонних дахах, наземних фотоелектричних конструкціях і комерційних фотоелектричних проектах.

Q4. Чи можна налаштувати сонячні кріплення L ніжки?

так Розміри, товщину, дизайн прорізів, обробку поверхні та методи з’єднання можна налаштувати відповідно до різних монтажних конструкцій сонячних батарей.

Q5. Який очікуваний термін служби алюмінієвих L ніжок?

При правильному виборі з відповідними матеріалами, обробкою поверхні та сумісними монтажними компонентами анодовані алюмінієві L-ніжки можуть відповідати довгостроковим експлуатаційним вимогам фотоелектричних систем.

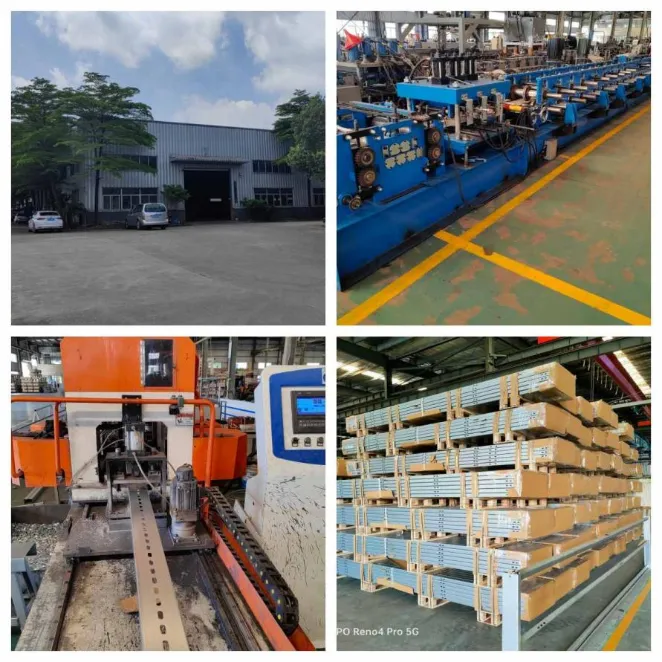

Завод і контроль якості

Xiamen Honor Energy виробляє аксесуари для монтажу сонячних батарей за допомогою контрольованих виробничих процесів, включаючи перевірку сировини, формування або механічну обробку, обробку поверхні та остаточну перевірку якості.

Контроль якості зосереджується на консистенції матеріалу, точності розмірів, якості обробки поверхні та продуктивності продукту.

Варіанти упаковки включають експорт дерев’яних піддонів і сталевих піддонів для захисту компонентів під час транспортування.

Сертифікати

Компанія Xiamen Honor Energy дотримується стандартів управління якістю виробництва сонячних монтажних компонентів, зокрема:

· Система управління якістю ISO 9001

· Вимоги до відповідності вимогам CE

· Посилання на стандарт JIS
