Сталевий сонячний рейковий зажим

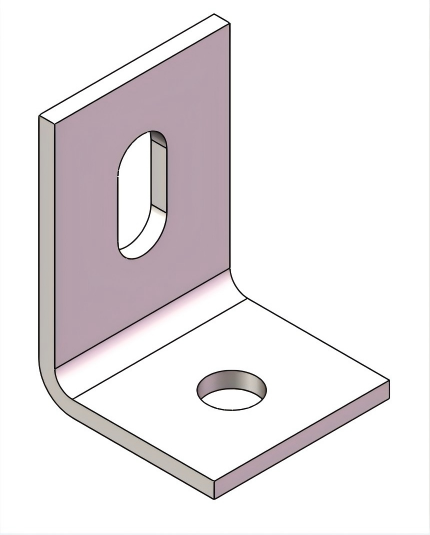

Нові клієнти можуть прийти на фабрику, щоб налаштувати свою продукцію. Сталевий сонячний рейковий зажим у сонячних системах кріплення є, здавалося б, простим, але критично важливим з’єднувальним компонентом. Його типова форма – це міцна прямокутна L-форма, прецизійно прокатана або холодноформована з високоякісної сталі. Конструкція поперечного перерізу забезпечує баланс між механічною несучою здатністю та ефективністю використання матеріалів. Ця унікальна структура під прямим кутом забезпечує жорсткість на вигин у двох напрямках. Один кінець надійно закріплений на головній поперечній балці за допомогою попередньо просвердлених отворів, а інший кінець надійно підтримує поздовжню рейку, на якій встановлено фотоелектричні модулі.

Встановлення та використання

Позиція установки Solar Steel Rail Clamp зазвичай знаходиться між поздовжньою балкою попередньо встановленого кронштейна та рейкою, тобто вона служить для кріплення рейки до поздовжньої балки. Тому кожен попередньо встановлений кронштейн повинен мати принаймні два з цих компонентів, точна кількість яких залежить від кількості рейок на окремому попередньо встановленому кронштейні. Коли панель монтується вертикально, зазвичай використовується чотири; при горизонтальному монтажі зазвичай використовується чотири або п'ять.

Процес встановлення стійки Solar Steel Clamp простий. Усі необхідні компоненти включають сам кронштейн і два болти M10*30. Єдиний необхідний інструмент – це викрутка. Щоб встановити, спочатку розташуйте кронштейн на поздовжній балці та вставте болти, але поки не затягуйте їх. Потім розмістіть рейку вздовж кронштейна та вирівняйте її з отворами. Примітка: перед установкою рейки необхідно встановити принаймні два кронштейни. Нарешті, затягніть болти, щоб завершити встановлення.

Примітка:

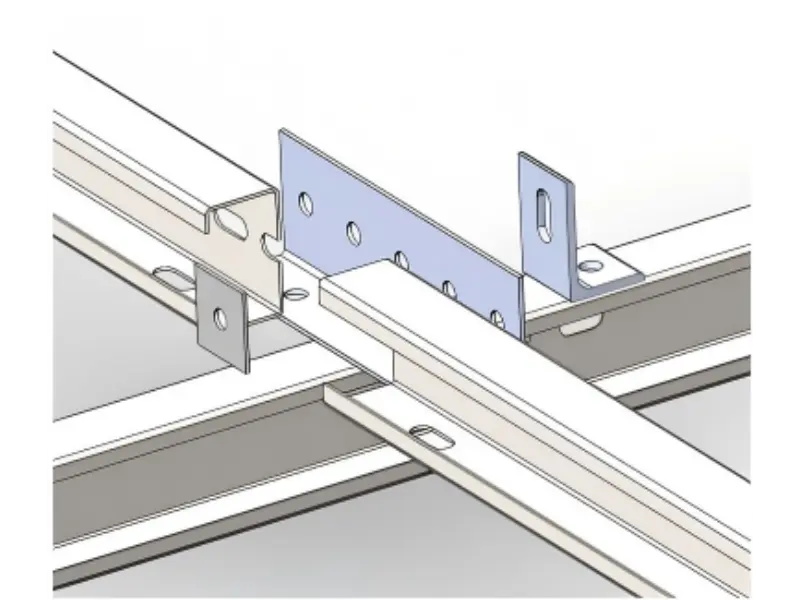

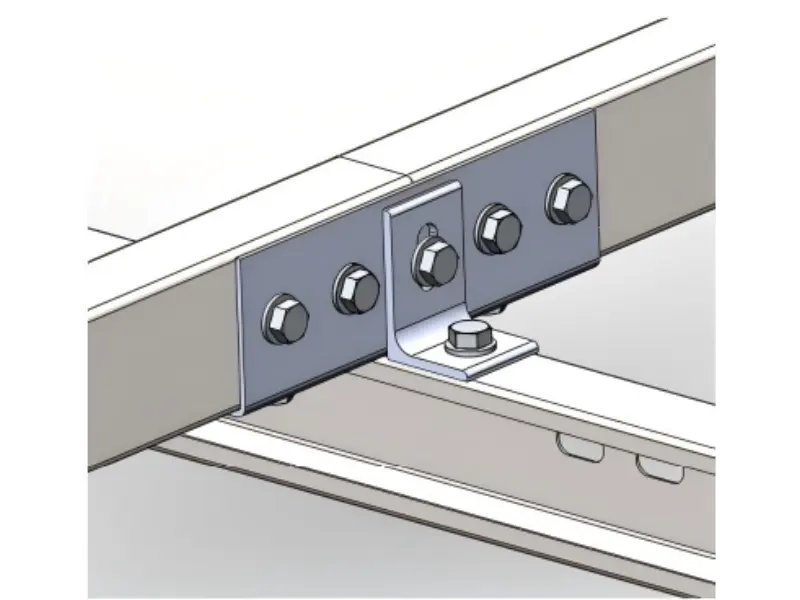

Хоча процес встановлення Steel Solar racking Clamp простий, одна частина вимагає особливої ​​уваги: ​​встановлення першої та останньої груп. При установці цих двох масивів вони зазвичай монтуються в точках з’єднання рейок. Це означає, що їх потрібно встановлювати разом із з’єднувачами рейок, що потребує додавання додаткової прокладки для їх кріплення та використання довших болтів.
