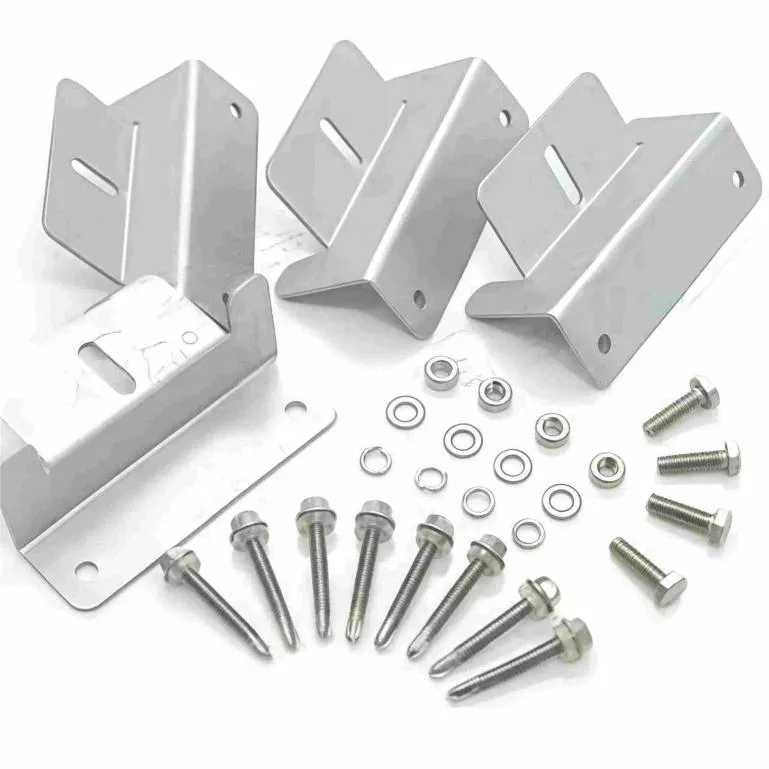

Z-подібний кронштейн для монтажу сонячної панелі

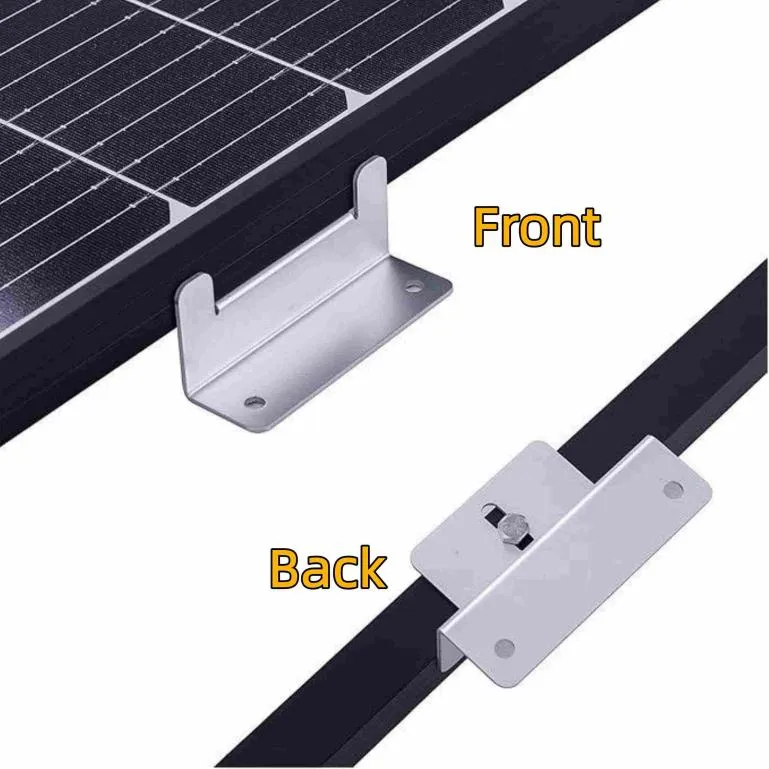

Цей алюмінієвий кронштейн сонячної панелі Z-подібного кронштейна від Xiamen Honor Energy підтримує налаштування та оптовий продаж. На відміну від монтажу на загальній рейці, цей фотоелектричний кронштейн кріпиться безпосередньо на даху автофургону або транспортного контейнера. Z-подібна конструкція створює зазор між панеллю та поверхнею даху для прокладки кабелю та відведення тепла. Під час встановлення самонарізні гвинти або болти проходять через нижні отвори та фіксуються безпосередньо на даху транспортного засобу чи контейнера — монтажні рейки не потрібні. Для автофургонів і контейнерів з плоским дахом і обмеженою вантажопідйомністю цей метод зменшує кількість частин і загальну вагу. Підходить для установників сонячних батарей і майстерень з переобладнання, які бажають придбати рішення для монтажу без рейок.

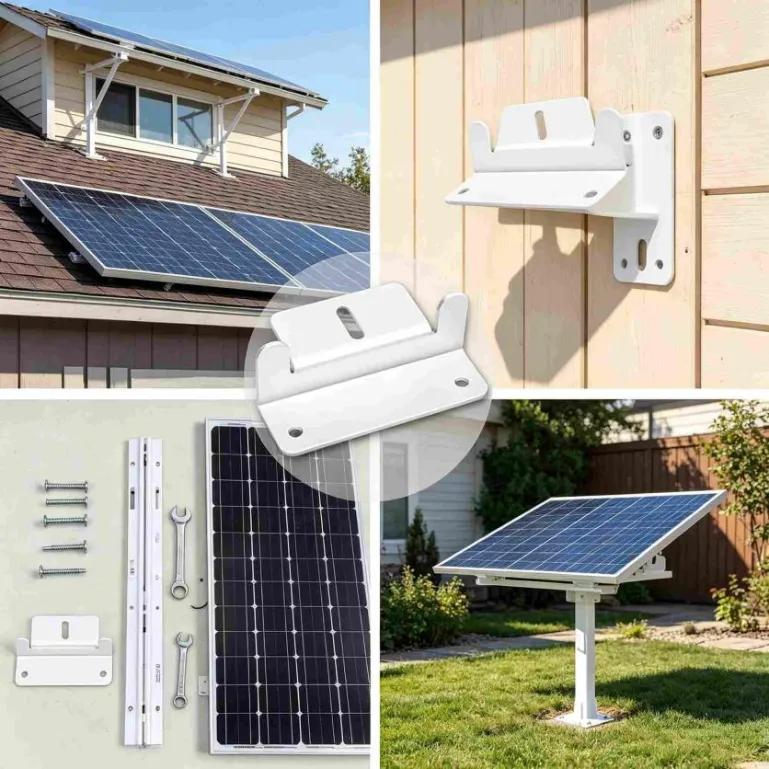

застосування

l Дахи автофургону: кріпляться безпосередньо до плоского даху для живлення внутрішніх систем.

l Вершини транспортних контейнерів: для будинків-контейнерів або мобільних накопичувачів енергії.

l Спеціальні транспортні засоби: кемперів, інженерні транспортні засоби тощо.

l Тимчасові будівлі: збірні будинки, будки охорони та інші сонячні установки з плоскими дахами.

Технічні параметри

FAQ

1. Цей Z-подібний кронштейн прикручується безпосередньо до даху автофургону. Як ви справляєтеся з гідроізоляцією?

Сам кронштейн не є водонепроникним. Під час монтажу нанесіть герметик (наприклад, бутил або силікон) навколо отворів для гвинтів, перш ніж закручувати гвинти. Також рекомендується додати водонепроникну прокладку або смугу між основою кронштейна та поверхнею даху, щоб дощова вода не просочувалася крізь отвори. Якщо дах автофургону зі скловолокна або металу, ретельно очистіть поверхню перед нанесенням герметика для кращого зчеплення.

2. Чи достатньо міцне пряме кріплення на даху контейнера без рейок?

Вантажопідйомність залежить від двох речей: товщини та матеріалу даху контейнера та способу кріплення. Для стандартних сталевих контейнерів панель даху зазвичай має товщину від 1,6 до 2,0 мм. Використання саморізів з герметиком у поєднанні з багатоточковим розподілом сили Z-подібного кронштейна зазвичай достатньо для сонячних панелей стандартного розміру. Для даху з алюмінію або скловолокна спочатку перевірте товщину панелі. Якщо потрібно, додайте опорну пластину всередину або використовуйте заклепкові гайки, щоб запобігти висмикуванню гвинтів.

3. Що робити, якщо дах автофургону або контейнера не ідеально плоский?

Незначні нерівності зазвичай у порядку. Основа Z-подібного кронштейна має контактну поверхню, яка може прилягати врівень після затягування. Однак, якщо дах має помітний вигин або нерівні плями, краще додати прокладки під основу кронштейна або вибрати більш товстий алюмінієвий кронштейн (наприклад, 3,0 мм), щоб зменшити нерівномірне навантаження на панель після встановлення. Перед свердлінням розташуйте кронштейн на даху, щоб перевірити його прилягання.
