Середні та кінцеві затискачі

Давайте будемо чесними: коли люди говорять про системи кріплення фотоелектричної системи, уся увага приділяється рейкам, стовпам, фундаментам. Але деталі, які фактично утримують сонячні панелі на місці, це затискачі.середні затискачі та кінцеві клпідсилювачі. У Xiamen Honor Energy ми досить довго працюємо в цьому бізнесі, щоб знати одне: якщо ваші затискачі виходять з ладу, уся ваша система опиниться в проблемі.

Що таке середні та кінцеві затискачі, і навіщо вам обидва?

Чесно кажучи, вони обидва виконують ту саму основну роботу: тримають сонячні панелі на рейках. Але все залежить від того, де вони сидять. Середні затискачі входять між двома панелями.

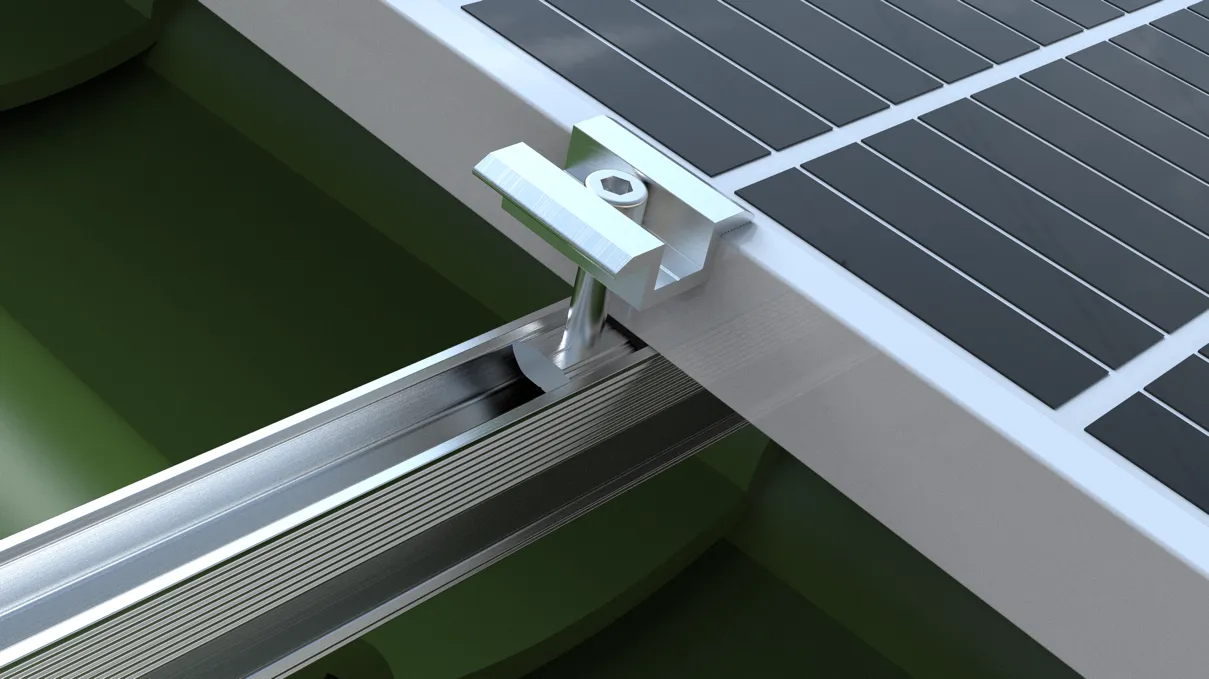

Уявіть собі це — у вас є одна панель ліворуч і одна праворуч, а середній затискач сидить прямо в щілині, захоплюючи край обох одночасно. Він зберігає відстань рівномірним, запобігає зміщенню панелей і щільно фіксує все на рейці знизу. Для кожної панелі потрібно дві штуки — по одній з кожного боку. Кінцеві затискачі - це форзаці. Вони йдуть на самому початку і в самому кінці кожного ряду, захоплюючи тільки зовнішній край першої і останньої панелі. Їхня робота полягає в тому, щоб утримати весь ряд від ковзання вбік під час удару вітру. Без них цей ряд панелей з часом повільно роз’єднався б. Отже, простими словами: середні затискачі з’єднуються, а кінцеві затискачі – кришка. Використовуйте обидва, інакше ваш масив не протримається разом довго. Кінцеві затискачі (також звані бічними затискачами або крайовими затискачами) встановлюються на зовнішніх краях кожного ряду панелей. Кожен кінцевий затискач утримує тільки один зовнішній край модуля, діючи як «ковпачок», щоб запобігти зсуву всього ряду вбік під час сильного вітру або вібрації. Кінцеві затискачі вимагають більш ретельного проектування, ніж середні затискачі, оскільки вони захоплюють лише одну панель — під навантаженням вони мають тенденцію обертатися або зісковзувати з рами, якщо їх не сконструйовано належним чином. Простими словами: середні затискачі обробляють з’єднання між панелями, а торцеві затискачі обробляють краї. Щоб перетворити ряд окремих панелей на єдину суцільну конструкцію, потрібно обидва.

Технічні характеристики

Сумісний із більшістю панелей на ринку. Наші середні та кінцеві затискачі розроблені для максимальної сумісності. Основні фотоелектричні модулі мають товщину рами від 30 мм до 50 мм, і наша продукція покриває практично всі з них. Стандартні розміри середнього затискача (товщина модуля): 30 мм / 33 мм / 35 мм / 38 мм / 40 мм / 45 мм / 50 мм Стандартні розміри кінцевого затискача (висота рами модуля): 35 мм / 40 мм / 45 мм / 50 мм Довжина затискача: стандартна 40 мм, 50 мм, 60 мм – індивідуальні довжини доступні за запитом. Відстань між панелями (серединний затискач): 20 мм, 26 мм, 28 мм тощо. Ми також пропонуємо регульовані середні затискачі та регульовані кінцеві затискачі, які покривають 30/34/38/42 мм або 35/40/45/50 мм в одній моделі. Менше SKU на вашому складі, менше головного болю на робочому місці.

Матеріали та оздоблення

Алюмінієвий корпус, апаратні затискачі з нержавіючої сталі стоять на відкритому повітрі під впливом сонця, дощу та коливань температури рік за роком. Якщо матеріал невідповідний, вони проіржавіють через три-п’ять років. Наші середні та кінцеві затискачі виготовлені з алюмінієвого сплаву 6063-T5 – найбільш перевіреного та широко використовуваного сорту алюмінію в індустрії фотоелектричних установок. Він забезпечує високу міцність на розрив, малу вагу та чудову стійкість до корозії, термін служби якого становить 20-25 років у зовнішньому середовищі. Обробка поверхні анодована – натуральне срібло або прозоре покриття, з товщиною оксидної плівки 8-10 мікрон. Ця тонка плівка значно підвищує стійкість до корозії. Для особливих вимог також доступне чорне анодоване або електрофоретичне покриття. Фурнітура виконана з нержавіючої сталі 304 або 316 – болти та гайки, які не іржавіють, доки алюмінієві деталі залишаються в хорошому стані. Протиковзкі накладки виготовлені з каучуку EPDM (етиленпропілендієн-мономер), розміщені між затискачем і рамою модуля. Ці накладки служать двом цілям: вони збільшують тертя, щоб запобігти руху панелей під вітровим навантаженням, і вони пом’якшують силу затиску, щоб уникнути подряпин або деформації алюмінієвої рами. Гума EPDM стійка до УФ-випромінювання та старіння, надійно працює від -40°C до 80°C.

Які види ми пропонуємо?

Можна подумати, що середні та кінцеві затискачі досить прості – і вони, здебільшого, є. Але з роками ми зрозуміли, що один розмір точно не підходить усім. Різні проекти, різні панелі, різні умови сайту – усі вони вимагають чогось трошки іншого. Отже, ось що ми маємо на складі: стандартні середні затискачі – це ваші робочі конячки. Вони підходять до звичайних кристалічних кремнієвих панелей, які ви бачите в 90% проектів. Сумісний із модулями товщиною від 30 мм до 50 мм. Нічого особливого, просто міцний і надійний. Стандартні торцеві затискачі – та сама ідея, але для зовнішніх країв. Той самий діапазон товщини, така ж проста установка. Вони роблять саме те, що від них вимагається, і роблять це добре.

Регульовані середні затискачі

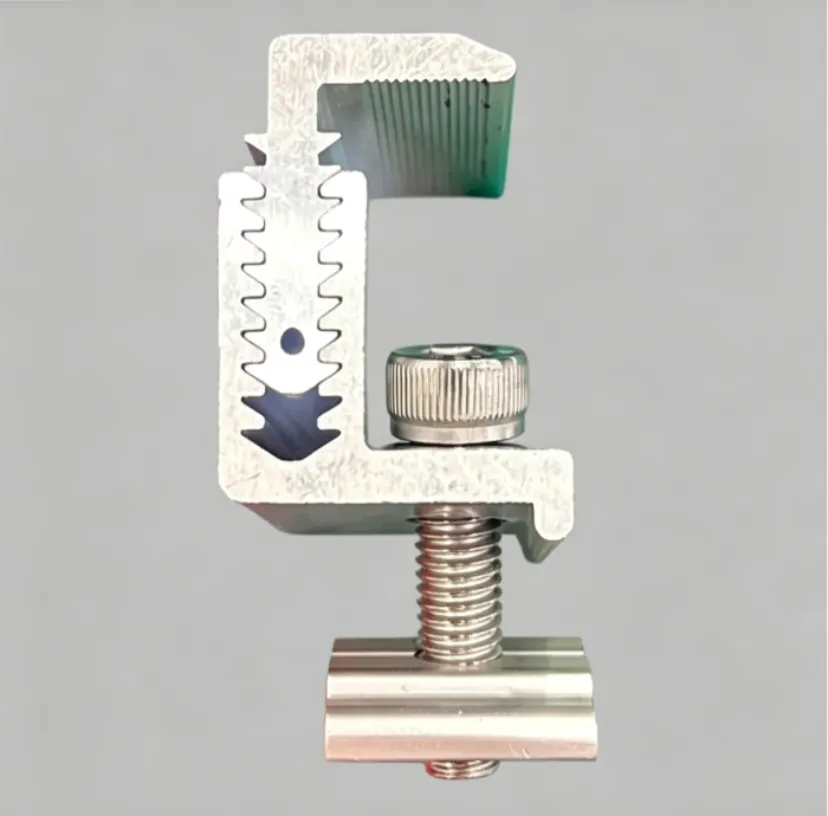

Ось де все стає розумним. Один затискач охоплює різні товщини — 30/34/38/42 мм або 35/40/45/50 мм в одній моделі. Більше не потрібно вгадувати, яка товщина вам потрібна, більше не зберігати чотири різні деталі для чотирьох різних робіт. Візьміть одну коробку, і ви впораєтеся з більшістю сценаріїв. Регульовані кінцеві затискачі — така сама регульована концепція, але для країв. Дає таку саму гнучкість на кінцях ваших рядів. Середні та кінцеві затискачі для тонкої плівки — це певна особливість. Тонкоплівкові модулі набагато тонші за стандартні кристалічні панелі — ми говоримо від 5 до 7,7 мм. Звичайні затискачі просто не захоплять їх належним чином. Тому ми виготовляємо спеціалізовані пристрої з вужчим профілем губок, розроблені спеціально для надійного утримання тонкоплівкових панелей без пошкодження країв. Це наш склад. Якщо вам потрібне щось поза цими стандартними пропозиціями — нестандартна товщина, конкретна довжина, особлива обробка — ми також можемо зробити замовлення на замовлення.

монтаж

Простий, швидкий, свердління не потрібне. Встановлення затискачів просте — не потрібно свердлити самі панелі. Стандартна процедура: змонтуйте рейки (U-канал, C-канал або алюмінієві рейки) до опорної конструкції, покладіть фотоелектричні панелі зверху, розташуйте середні затискачі між сусідніми панелями та кінцеві затискачі на зовнішніх краях, потім затягніть болти. Кожен модуль вимагає двох середніх затискачів, а кожен ряд вимагає двох кінцевих затискачів. Рекомендований момент затягування становить 8-15 Н·м залежно від товщини модуля та умов місця. Занадто вільний, і панелі будуть зрушуватися на вітрі; занадто туго, і ви ризикуєте пошкодити каркас модуля. Докладні рекомендації щодо моменту затягування додаються до кожного вантажу.

Додатки

Від дахів до наземних кріплень, навісів для автомобілів до середніх і кінцевих затискачів BIPV використовуються практично в усіх типах фотоелектричних установок. Розподілена PV на даху: гофровані сталеві дахи, плоскі бетонні дахи, черепичні похилі дахи — затискачі кріплять панелі до рейок. Наземні сонячні електростанції: десятки тисяч панелей, з’єднаних панель за панеллю середніми та кінцевими затискачами. А як щодо навісів для автомобілів? Та сама історія — панелі встановлюються на конструкцію навісу для автомобіля, а затискачі роблять те саме, що й завжди: міцно тримають усе.

BIPV дещо відрізняється, тому що панелі фактично є частиною самої будівлі. Але вгадайте що? Вам ще потрібні затискачі. Вони не є необов’язковими.

І, чесно кажучи, не має значення, використовуєте ви односкляні чи подвійні скляні модулі, плоскі чи нахилені — середні та кінцеві затискачі є тим клеєм, який утримує весь масив від розпаду. Без них у вас залишиться лише купа незакріплених панелей.

Чому варто обрати наші продукти?

Ми не будемо прикрашати це — Xiamen Honor Energy багато років займається монтажем фотоелектричних пристроїв. Ми точно знаємо, де все йде не так у сонячній установці. Затискачі можуть бути маленькими, але вони виходять з ладу частіше, ніж люди очікують. Ослаблені гвинти, постаріла гума, зношене анодоване покриття — будь-яка з цих деталей може поставити під загрозу безпеку всього масиву. Ось чому ми не обмежуємося матеріалами: алюміній 6063-T5, нержавіюча сталь 304 і гума EPDM — усе це перевірені рішення, що відповідають галузевим стандартам. Належне анодування означає 20 років експлуатації на відкритому повітрі без проблем. Наші специфікації охоплюють переважну більшість панелей на ринку – товщиною від 30 мм до 50 мм, практично всі покриті. І якщо вам потрібні нестандартні розміри, ми можемо це зробити. Затискачі маленькі. Але не варто їх недооцінювати. Якщо вам потрібні надійні хомути, які не підведуть, звертайтеся.
